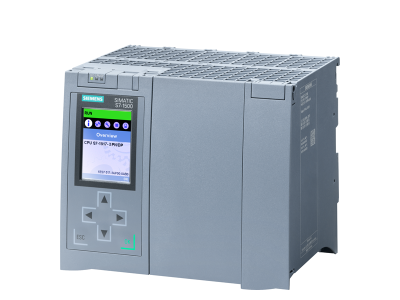

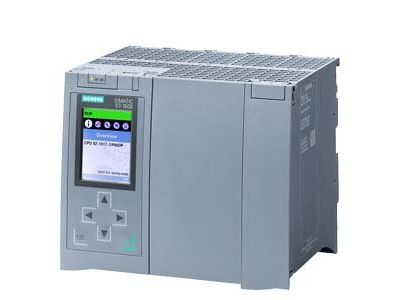

Jednostka centralna CPU 1517-3 PN/DP, pamięć WORK: 2 MB na program i 8 MB dane SIMATIC S7-1500 | 6ES7517-3AP00-0AB0 Siemens

Alternatywny kod produktu: 6ES75173AP000AB0

Opis i Kluczowe Cechy

Jednostka centralna SIMATIC S7-1500 CPU 1517-3 PN/DP (6ES7517-3AP00-0AB0) firmy Siemens to zaawansowany kontroler automatyki przemysłowej wyposażony w pamięć WORK: 2 MB na program i 8 MB na dane. Dzięki trzem niezależnym interfejsom (PROFINET IRT z wbudowanym switchem 2‑portowym, PROFINET RT oraz PROFIBUS) zapewnia elastyczną komunikację w sieciach przemysłowych. Wydajność bitowa 2 ns gwarantuje bardzo krótkie czasy odpowiedzi systemu, co przekłada się na wysoką dynamikę procesów produkcyjnych. Do pracy wymagana jest karta SIMATIC Memory Card (nie w zestawie).

• Pamięć WORK 2 MB / 8 MB: duża przestrzeń na złożony kod programu i rozbudowane bloki danych – pozwala realizować wymagające aplikacje bez ryzyka przepełnienia pamięci.
• Wydajność bitowa 2 ns: szybkie przetwarzanie instrukcji skraca czas cyklu sterowania, co zwiększa produktywność linii i precyzję sterowania.
• Trzy interfejsy komunikacyjne: PROFINET IRT z 2‑portowym switchem, PROFINET RT oraz PROFIBUS – umożliwiają łatwą integrację z istniejącą infrastrukturą i redundantną komunikację.
• Wymagana karta SIMATIC Memory Card: gwarantuje bezpieczny zapis programu i danych, a także umożliwia szybką wymianę CPU bez ponownego ładowania projektu.
• Kompatybilny z TIA Portal: centralne środowisko inżynierskie zapewnia spójne narzędzia, skraca czas uruchomienia i ułatwia diagnostykę.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej dotyczącymi kompatybilności elektromagnetycznej (EMC) i bezpieczeństwa maszyn. Przeznaczony do stosowania w przemysłowych systemach automatyki.

Zastosowanie

CPU 1517-3 PN/DP sprawdza się w średnich i dużych instalacjach automatyki przemysłowej, gdzie wymagana jest wysoka wydajność obliczeniowa i różnorodne protokoły komunikacyjne. Główne obszary zastosowań:

• Sterowanie złożonymi liniami produkcyjnymi i maszynami z dużą liczbą wejść/wyjść.
• Systemy transportowe i logistyczne wymagające szybkiego przetwarzania sygnałów.
• Aplikacje z rozproszonymi peryferiami – komunikacja PROFINET IRT zapewnia deterministyczny czas odpowiedzi.
• Integracja z sieciami PROFIBUS przy modernizacji starszych instalacji.

Wskazówki Montażowe

Montaż i uruchomienie jednostki centralnej CPU 1517-3 PN/DP może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, posiadający znajomość zasad bezpieczeństwa w środowisku przemysłowym. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Do podłączenia zasilania i interfejsów używaj przewodów o przekroju dobranym do prądu obciążenia (zgodnie z dokumentacją producenta). Moment dokręcania zacisków oraz rodzaj i przekrój przewodów stosuj według instrukcji montażowej dostarczonej z urządzeniem. Pamiętaj o zastosowaniu odpowiednich zabezpieczeń nadprądowych i odłączników.

FAQ

• Czy do pracy CPU jest wymagana karta SIMATIC Memory Card? Tak, jednostka centralna CPU 1517-3 PN/DP wymaga włożenia karty SIMATIC Memory Card (nie dołączonej do zestawu). Karta przechowuje program użytkownika, danie stałe i konfigurację.
• Jakie interfejsy komunikacyjne posiada ten model? Posiada trzy interfejsy: PROFINET IRT z wbudowanym switchem 2‑portowym, PROFINET RT oraz PROFIBUS. Umożliwia to równoczesną pracę w dwóch sieciach PROFINET i jednej PROFIBUS.
• Czy można rozbudować pamięć WORK w tym CPU? Pamięć WORK jest fabrycznie określona (2 MB program + 8 MB dane) i nie podlega rozbudowie. W przypadku potrzeby większej pojemności należy wybrać model CPU z wyższej klasy wydajnościowej.
