Jednostka centralna CPU 1512C-1 PN, 250 KB Prog, 1 MB Data | 6ES7512-1CK01-0AB0 Siemens

Alternatywny kod produktu: 6ES75121CK010AB0

Opis i Kluczowe Cechy

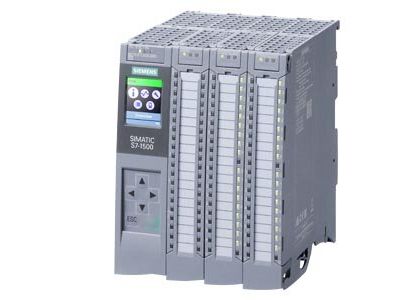

Jednostka centralna SIMATIC S7-1500 Compact CPU 1512C-1 PN (symbol 6ES7512-1CK01-0AB0) to zaawansowany sterownik PLC firmy Siemens łączący wysoką wydajność obliczeniową z zintegrowanymi wejściami/wyjściami. Dzięki pamięci programu 250 KB i pamięci danych 1 MB zapewnia szybkie przetwarzanie nawet złożonych algorytmów sterowania. Wbudowane 32 wejścia cyfrowe, 32 wyjścia cyfrowe, 5 wejść analogowych, 2 wyjścia analogowe, 6 liczników szybkości oraz 4 szybkie wyjścia (PTO/PWM/frequency) umożliwiają bezpośrednie podłączenie czujników i siłowników bez dodatkowych modułów. Interfejs PROFINET IRT z przełącznikiem dwuportowym gwarantuje deterministyczną komunikację w czasie rzeczywistym (48 ns wydajność bitowa). Urządzenie wymaga zastosowania karty SIMATIC Memory Card (nie dołączonej) oraz konfiguracji w TIA Portal.

• Pamięć programu 250 KB + pamięć danych 1 MB: Wystarczająca przestrzeń dla średniozaawansowanych i złożonych aplikacji sterowania, umożliwiająca szybkie wykonywanie programów bez ryzyka przeciążenia.
• 32 wejścia cyfrowe + 32 wyjścia cyfrowe: Bogaty zestaw I/O do obsługi przycisków, czujników, styczników i sygnalizacji, redukujący potrzebę stosowania dodatkowych modułów rozszerzeń.
• 5 wejść analogowych + 2 wyjścia analogowe: Możliwość bezpośredniego podłączenia czujników temperatury, ciśnienia czy przetworników sygnałów, co upraszcza architekturę systemu.
• 6 liczników szybkości + 4 szybkie wyjścia (PTO/PWM/frequency): Zintegrowane funkcje pomiarowe i sterowanie silnikami krokowymi/serwonapędami, eliminujące konieczność stosowania osobnych liczników.
• Interfejs PROFINET IRT z 2-port switchem: Komunikacja w czasie rzeczywistym z deterministycznym przesyłem danych (48 ns bit performance), idealna do aplikacji wymagających wysokiej synchronizacji.

Zgodność z Normami

Kompaktowy sterownik SIMATIC S7-1500 Compact CPU jest zaprojektowany zgodnie z wymaganiami dyrektyw europejskich i posiada certyfikat CE. Produkt spełnia standardy branżowe dotyczące przemysłowych urządzeń sterujących, a jego parametry techniczne są zgodne z normami IEC stosowanymi w automatyce. Szczegółowe informacje na temat konkretnych norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Dzięki zintegrowanym wejściom/wyjściom i wydajnemu procesorowi CPU 1512C-1 PN doskonale sprawdza się w średniozaawansowanych i zaawansowanych aplikacjach automatyki przemysłowej oraz budynkowej. Umożliwia elastyczne sterowanie procesami przy jednoczesnym ograniczeniu liczby komponentów.

• Sterowanie maszynami produkcyjnymi z dużą liczbą czujników i siłowników – bezpośrednie podłączenie do zintegrowanych I/O przyspiesza realizację.
• Automatyka linii pakujących i transportowych – szybkie liczniki oraz wyjścia PTO pozwalają na precyzyjne pozycjonowanie i pomiary.
• Systemy HVAC w budynkach – wejścia analogowe umożliwiają odczyt temperatury i ciśnienia, a PROFINET IRT zapewnia komunikację z nadrzędnym BMS.
• Zastosowania wymagające wysokiej synchronizacji, np. sterowanie ruchem (Motion Control) – 48 ns wydajność bitowa gwarantuje niskie opóźnienia w sieci.

Wskazówki Montażowe

Montaż i uruchomienie sterownika CPU 1512C-1 PN powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami elektrycznymi (SEP) i znajomością środowiska TIA Portal. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Podłączenie przewodów do złączek typu Push-In (dołączony front connector) wymaga użycia odpowiednich narzędzi oraz przestrzegania momentów dokręcania zgodnie z dokumentacją producenta. Przekrój przewodów dobierać do podłączanego obciążenia i specyfikacji technicznej. Pamiętaj o zastosowaniu karty SIMATIC Memory Card – bez niej moduł nie uruchomi się.

FAQ

• Czy sterownik wymaga dodatkowej karty pamięci? Tak, do pracy CPU 1512C-1 PN konieczna jest karta SIMATIC Memory Card (nie wchodzi w skład zestawu). Bez niej moduł nie rozpocznie działania.
• Ile wejść/wyjść cyfrowych i analogowych jest wbudowanych? Sterownik oferuje 32 wejścia cyfrowe, 32 wyjścia cyfrowe, 5 wejść analogowych i 2 wyjścia analogowe. Dodatkowo posiada 6 liczników szybkości i 4 szybkie wyjścia (PTO/PWM/frequency).
• Jaki interfejs komunikacyjny posiada CPU? Moduł wyposażono w jeden interfejs PROFINET IRT z wbudowanym przełącznikiem 2-portowym, zapewniający deterministyczną komunikację w czasie rzeczywistym (48 ns wydajność bitowa).
