Jednostka centralna CPU 1511F-1PN, 225KB prog, 1MB data, SIMATIC S7-1500 | 6ES7511-1FK02-0AB0 Siemens

Alternatywny kod produktu: 6ES75111FK020AB0

Opis i Kluczowe Cechy

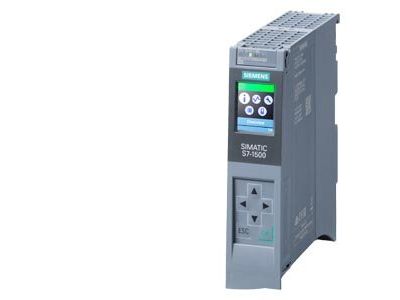

Jednostka centralna CPU 1511F-1PN (symbol 6ES7511-1FK02-0AB0) firmy Siemens z serii SIMATIC S7-1500 to zaawansowany sterownik PLC z wbudowanym interfejsem PROFINET i funkcjami bezpieczeństwa (Safety). Dzięki pamięci programu 225 KB oraz pamięci danych 1 MB zapewnia wydajność wymaganą w złożonych aplikacjach przemysłowych, umożliwiając realizację rozbudowanych algorytmów sterowania i obsługę dużej liczby zmiennych bez konieczności rozbudowy sprzętowej.

• Pamięć programu 225 KB: Pozwala na przechowywanie i wykonywanie złożonych programów sterujących, nawet w aplikacjach wymagających obsługi wielu procesów jednocześnie.
• Pamięć danych 1 MB: Zapewnia dużą przestrzeń dla tablic danych, rekordów i wartości procesowych, co ułatwia implementację zaawansowanych funkcji diagnostycznych i raportowania.
• Interfejs PROFINET (1PN): Umożliwia szybką komunikację z urządzeniami peryferyjnymi, napędami oraz systemami nadrzędnymi (SCADA, MES) w sieci przemysłowej z prędkością 100 Mb/s.
• Funkcje Safety (F): Zintegrowane mechanizmy bezpieczeństwa pozwalają tworzyć aplikacje spełniające wymagania SIL 3 bez potrzeby stosowania oddzielnych sterowników bezpieczeństwa, co redukuje koszty i złożoność systemu.
• Modułowa budowa serii S7-1500: Łatwa rozbudowa o dodatkowe moduły wejść/wyjść, komunikacyjne i funkcjonalne, dzięki czemu system można elastycznie dostosować do zmieniających się potrzeb procesu.

Zgodność z Normami

CPU 1511F-1PN spełnia wymagania dyrektyw europejskich i posiada oznakowanie CE. Produkt jest zgodny z ogólnymi normami bezpieczeństwa stosowanymi w automatyce przemysłowej oraz spełnia standardy dla urządzeń Safety (Functional Safety). Szczegółowe deklaracje zgodności dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Centralna jednostka CPU 1511F-1PN znajduje zastosowanie w średniozaawansowanych i złożonych systemach automatyki przemysłowej, gdzie wymagana jest zarówno wydajność obliczeniowa, jak i funkcje bezpieczeństwa. Sprawdza się w aplikacjach sterowania sekwencyjnego, regulacji ciągłej oraz obsługi sieci PROFINET.

• Sterowanie liniami produkcyjnymi w przemyśle motoryzacyjnym, spożywczym i chemicznym z integracją funkcji bezpieczeństwa.
• Realizacja zadań safety (np. wyłączniki awaryjne, kurtyny świetlne) bez konieczności stosowania osobnego kontrolera bezpieczeństwa.
• Komunikacja z napędami, panelami operatorskimi i systemami wizyjnymi przez PROFINET w celu synchronizacji procesów.
• Centralna kontrola i diagnostyka maszyn oraz instalacji w rozproszonych systemach automatyki budynkowej (BMS) i przemysłowej (SCADA).

Wskazówki Montażowe

Montaż i uruchomienie sterownika CPU 1511F-1PN powinny być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w szafie sterowniczej. Do połączeń przewodów należy stosować przewody o przekroju dobranym do prądu obciążenia, a momenty dokręcania zacisków muszą być zgodne z danymi w karcie katalogowej.

FAQ

• Czy sterownik CPU 1511F-1PN obsługuje podświetlenie? W dostarczonych danych nie zawarto informacji o podświetleniu. W standardowych sterownikach SIMATIC S7-1500 diody LED sygnalizują stan pracy i diagnostykę, ale nie stanowią podświetlenia w rozumieniu oświetlenia roboczego.
• Jaki jest stopień ochrony (IP) tego urządzenia? Producent nie podaje w podstawowych danych stopnia IP. Dla sterowników montowanych w szafach sterowniczych typowo przyjmuje się IP20. Szczegółowe dane znajdują się w dokumentacji technicznej produktu.
• Czy CPU 1511F-1PN może pracować w trybie Safety (bezpieczeństwo)? Tak, wersja F (Fail-safe) jest dedykowana do aplikacji bezpieczeństwa. Umożliwia realizację funkcji bezpieczeństwa do SIL 3 przy użyciu standardowych narzędzi inżynierskich TIA Portal.
