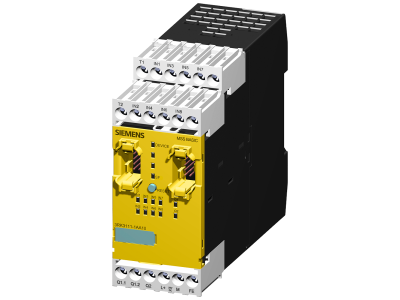

Jednostka centralna 3RK3 Basic dla modułowego systemu bezpieczeństwa 3RK3 4/8 F-DI | 3RK3111-1AA10 Siemens

Alternatywny kod produktu: 3RK31111AA10

Opis i Kluczowe Cechy

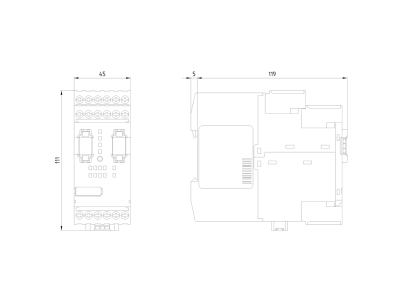

Moduł centralny SIRIUS 3RK3 Basic (symbol 3RK3111-1AA10) firmy Siemens to podstawowa jednostka sterująca modułowego systemu bezpieczeństwa 3RK3. Urządzenie zasilane napięciem DC 24 V oferuje 4/8 wejść bezpieczeństwa F-DI, 1 wyjście F-RO oraz 1 wyjście F-DO. Parametryzacja odbywa się za pomocą oprogramowania Safety ES, co umożliwia elastyczne konfigurowanie logiki bezpieczeństwa. Szerokość modułu wynosi 45 mm, a przyłącze śrubowe zapewnia niezawodne połączenie przewodów. Moduł osiąga poziom nienaruszalności bezpieczeństwa SIL3 (IEC 61508) oraz poziom wydajności E (ISO 13849-1), co czyni go odpowiednim do najbardziej wymagających aplikacji bezpieczeństwa.

• Napięcie zasilania DC 24 V: Bezpieczne niskie napięcie, kompatybilne z przemysłowymi szafami sterowniczymi, eliminuje ryzyko porażenia.
• 4/8 wejść bezpieczeństwa F-DI (fail-safe digital input): Umożliwiają podłączenie czujników bezpieczeństwa, takich jak przyciski awaryjne, kurtyny świetlne czy wyłączniki krańcowe.
• 1 wyjście F-RO (fail-safe relay output) i 1 F-DO (fail-safe digital output): Zapewniają niezawodne odcinanie mocy lub sygnalizację stanów awaryjnych.
• Parametryzacja poprzez oprogramowanie Safety ES: Łatwe programowanie logiki bezpieczeństwa, diagnostyka i dokumentacja systemu.
• Poziom SIL3 (IEC 61508) i Performance Level E (ISO 13849-1): Gwarancja najwyższej skuteczności redukcji ryzyka w systemach sterowania maszynami.

Zgodność z Normami

Moduł centralny 3RK3 Basic jest zgodny z wymaganiami normy IEC 61508 (SIL3) oraz ISO 13849-1 (Performance Level E). Urządzenie posiada certyfikat CE, co potwierdza spełnienie zasadniczych wymagań dyrektyw Unii Europejskiej.

Zastosowanie

Jednostka centralna 3RK3 Basic przeznaczona jest do budowy modułowych systemów bezpieczeństwa w przemyśle, szczególnie w aplikacjach wymagających redundancji i wysokiej dostępności.

• Monitorowanie i sterowanie obwodami bezpieczeństwa: przyciski awaryjne, wyłączniki krańcowe, kurtyny świetlne, maty naciskowe.
• Realizacja logiki bezpieczeństwa w maszynach produkcyjnych, pakujących, obróbczych – zgodnie z wymogami dyrektywy maszynowej.
• Integracja z nadrzędnymi systemami sterowania (PLC, Safety PLC) poprzez sieci komunikacyjne (np. PROFIsafe z dodatkowym modułem komunikacji).
• Zastosowania w przemyśle motoryzacyjnym, spożywczym, farmaceutycznym – wszędzie tam, gdzie wymagany jest poziom SIL3/E.

Wskazówki Montażowe

Montaż modułu centralnego 3RK3 Basic powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie. Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem obciążenia (szczegółowe dane w dokumentacji technicznej). Momenty dokręcania śrub zacisków – według specyfikacji producenta w celu zapewnienia odpowiedniego kontaktu i uniknięcia przegrzewania.

FAQ

• Jakie napięcie zasilania jest wymagane dla modułu 3RK3111-1AA10? Urządzenie zasilane jest napięciem stałym DC 24 V. Należy stosować zasilacz o odpowiedniej wydajności prądowej, zgodnie z danymi katalogowymi.
• Czy do parametryzacji wymagane jest specjalne oprogramowanie? Tak, konfigurację logiki bezpieczeństwa wykonuje się za pomocą oprogramowania Siemens Safety ES (Engineering Software for Safety). Program umożliwia graficzne tworzenie schematów oraz diagnostykę.
• Jaki poziom bezpieczeństwa zapewnia ten moduł? Moduł centralny 3RK3 Basic osiąga poziom SIL3 (IEC 61508) oraz Performance Level E (ISO 13849-1). Oznacza to, że nadaje się do aplikacji o wysokim ryzyku, gdzie wymagana jest bardzo wysoka niezawodność funkcji bezpieczeństwa.
