Izolatory dla szyn profilowanych 3-bieg, do 720mm2, BBS-3/FL | 107162 Eaton

Alternatywny kod produktu: BBS-3/PR

Opis i Kluczowe Cechy

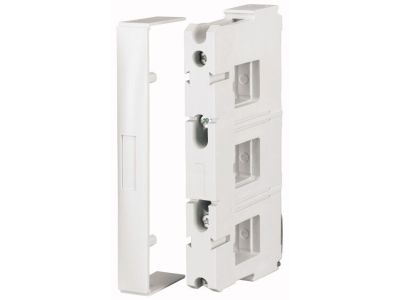

Izolator/wspornik szyn profilowanych o symbolu 107162 (BBS-3/FL) przeznaczony do systemu szyn zbiorczych 60 mm. Wytrzymuje znamionowy prąd roboczy Ie = 1600 A, obsługuje szyny o przekroju do 720 mm² i występuje w wersji 3‑biegunowej. Dzięki odporności termicznej do 120°C oraz samogasnącej obudowie z tworzywa termoplastycznego (bezsilikonowego, bezchlorowego, bezhalogenowego) zapewnia bezpieczne i trwałe izolowanie oraz mocowanie szyn w rozdzielnicach głównych.

• Znamionowy prąd roboczy Ie = 1600 A: umożliwia bezpieczne prowadzenie dużych obciążeń w głównych rozdzielnicach niskiego napięcia bez ryzyka przegrzania.
• Liczba biegunów 3: dopasowany do standardowych szyn trójfazowych, zapewnia kompletną izolację każdej fazy.
• Obsługa szyn o przekroju do 720 mm²: elastyczność w doborze przewodów sztywnych i linek – idealne rozwiązanie dla instalacji o wysokiej mocy.
• Odporność termiczna do 120°C: stabilność wymiarowa i izolacyjna nawet w warunkach podwyższonej temperatury pracy rozdzielnicy.
• Samogasnący zgodnie z UL 94: ogranicza rozprzestrzenianie ognia, podnosząc bezpieczeństwo pożarowe instalacji.
• CTI 200: dobra odporność na pełzanie prądu, zmniejszająca ryzyko zwarć na powierzchni izolatora.

Zgodność z Normami

Produkt posiada zatwierdzenie UL oraz spełnia wymogi normy bezpieczeństwa UL 94 (samogasnący). Wykonany z materiałów bezsilikonowych, bezchlorowych i bezhalogenowych.

Zastosowanie

Izolatory BBS-3/FL stosuje się w rozdzielnicach głównych i podrozdzielnicach przemysłowych oraz komercyjnych, gdzie wymagane jest bezpieczne prowadzenie dużych prądów.

• Mocowanie i izolowanie szyn zbiorczych w rozdzielnicach głównych budynków użyteczności publicznej i obiektów przemysłowych.
• Tworzenie systemów szyn profilowanych 60 mm w instalacjach zasilających maszyny i urządzenia.
• Wsparcie dla szyn o przekroju do 720 mm² w układach rozdziału energii o dużym obciążeniu.
• Stosowanie w miejscach narażonych na podwyższone temperatury – dzięki odporności termicznej do 120°C.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie i upewnić się, że obwód jest pozbawiony napięcia. Izolator montuje się na szynie TH35 (DIN) lub innym nośniku zgodnym z systemem 60 mm. Momenty dokręcania śrub oraz przekrój przewodów dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami.

FAQ

• Czy izolator nadaje się do szyn miedzianych i aluminiowych? Tak, produkt jest kompatybilny z profilami podwójnego T – może być stosowany zarówno do szyn miedzianych, jak i aluminiowych, o ile ich przekrój nie przekracza 720 mm².
• Jaki jest stopień ochrony (IP) tego izolatora? Produkt jest elementem konstrukcyjnym przeznaczonym do montażu wewnątrz rozdzielnicy. Stopień ochrony całej instalacji zależy od obudowy, w której jest osadzony.
• Czy materiał jest wolny od halogenów? Tak, tworzywo termoplastyczne użyte do produkcji izolatora jest bezsilikonowe, bezchlorowe i bezhalogenowe – w przypadku pożaru emituje mniej toksycznych gazów.
