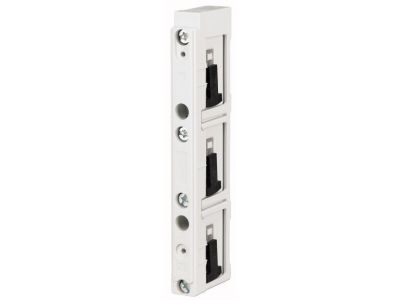

Izolatory dla szyn płaskich 3-bieg. BBS-3/FL-NA | 107067 Eaton

Alternatywny kod produktu: BBS-3/FL-NA

Opis i Kluczowe Cechy

Izolatory dla szyn płaskich 3-bieg. BBS-3/FL-NA (symbol 107067) to elementy izolacyjne przeznaczone do systemów szyn zbiorczych o rozstawie 60 mm. Zaprojektowane dla prądu znamionowego Ie = 630 A, co pozwala na bezpieczne prowadzenie wysokich obciążeń w rozdzielnicach głównych bez ryzyka przegrzania. Dzięki regulowanemu suwakowi zatrzaskowemu izolator dopasowuje się do szyn o przekrojach 12×5/10, 20×5/10 oraz 30×5/10, zapewniając pewne i stabilne mocowanie.

• Prąd znamionowy Ie = 630 A: Gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, eliminując ryzyko przeciążenia termicznego izolatora.
• Regulowany suwak zatrzaskowy: Umożliwia szybkie i precyzyjne dopasowanie do trzech typowych szerokości szyn płaskich bez konieczności stosowania narzędzi.
• Odporność termiczna do 120°C: Zapewnia stabilność wymiarów i właściwości izolacyjnych nawet w trudnych warunkach temperaturowych wewnątrz rozdzielnicy.
• Wskaźnik CTI 200 (Comparative Tracking Index): Wysoka odporność na prądy pełzające zwiększa bezpieczeństwo izolacji w środowiskach o podwyższonej wilgotności i zanieczyszczeniach.
• Samogasnący materiał zgodny z UL 94: Termoplast RAL 7035, wolny od chloru i silikonu, ogranicza rozprzestrzenianie się ognia w przypadku awarii.

Zgodność z Normami

Izolatory BBS-3/FL-NA posiadają atest UL, potwierdzający zgodność z rygorystycznymi wymaganiami amerykańskich standardów bezpieczeństwa. Materiał konstrukcyjny spełnia kryteria samogasnące według UL 94. Produkt został zaprojektowany zgodnie z wytycznymi systemu IEC dla szyn zbiorczych 60 mm, a odstępy izolacyjne dobierane są według wykresu odporności na zwarcia (szczegółowe wartości dostępne w dokumentacji producenta).

Zastosowanie

Izolatory szyn płaskich znajdują zastosowanie wszędzie tam, gdzie wymagana jest niezawodna izolacja i mechaniczne podparcie szyn zbiorczych w rozdzielnicach niskiego napięcia.

• Montaż w rozdzielnicach głównych i podrozdzielniach przemysłowych z systemem szyn 60 mm.
• Izolacja szyn zbiorczych w instalacach komercyjnych (centra handlowe, biurowce) o prądach do 630 A.
• Zastosowanie w rozdzielnicach dystrybucyjnych sieci energetycznych, gdzie wymagana jest regulacja szerokości szyny.
• Ochrona i stabilizacja szyn w układach zasilania maszyn produkcyjnych, pompowni i windy.

Wskazówki Montażowe

Montaż izolatorów BBS-3/FL-NA powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Izolator mocuje się na szynie płaskiej, dopasowując suwak zatrzaskowy do wymiarów szyny – nie należy używać nadmiernej siły. Śruby mocujące (otwory od wewnętrznej strony) dokręcać momentem zalecanym przez producenta w karcie katalogowej. Przekrój szyny zbiorczej dobrać do prądu znamionowego instalacji; przekroczenie 630 A może prowadzić do przegrzania izolatora. Przed uruchomieniem sprawdzić poprawność osadzenia oraz brak uszkodzeń mechanicznych.

FAQ

• Czy izolator jest odporny na wysoką temperaturę? Tak, materiał termoplastyczny wytrzymuje temperatury ciągłej pracy do 120°C, co zapewnia bezpieczeństwo w standardowych warunkach rozdzielnic.
• Jak dopasować izolator do szyny 30×5/10? Izolator wyposażony jest w suwak zatrzaskowy – wystarczy przesunąć go tak, aby objął szerokość szyny (12, 20 lub 30 mm). Suwak samoczynnie blokuje się w odpowiedniej pozycji, nie wymaga narzędzi.
• Czy izolator posiada certyfikat UL? Tak, produkt jest atestowany przez UL (Underwriters Laboratories), co potwierdza jego bezpieczeństwo i zgodność z amerykańskimi normami. Materiał dodatkowo spełnia klasę palności UL 94 V-2 (samogasnący).
