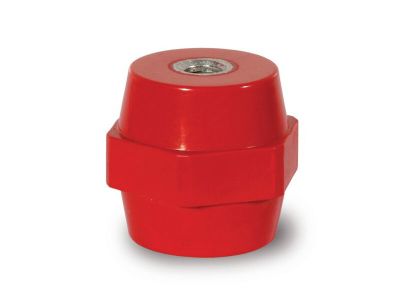

Izolator wsporczy sześciokątny BI30M8 | BI-30M8 Trytyt

Opis i Kluczowe Cechy

Izolator wsporczy BI30M8 (symbol BI-30M8) to element montażowy wykonany z bezhalogenowego poliestru, przeznaczony do mocowania i izolowania szyn TS/TH w szafach rozdzielczych. Charakteryzuje się wyjątkową odpornością termiczną (do 960°C) oraz wysokiej jakości metalowym gwintem M8, zapewniającym stabilne i trwałe połączenie mechaniczne.

• Bezhalogenowy poliestr: Materiał wolny od szkodliwych związków halogenowych, zapewniający bezpieczeństwo przeciwpożarowe i neutralność środowiskową w instalacjach.
• Odporność termiczna do 960°C: Zachowuje właściwości mechaniczne i izolacyjne nawet w ekstremalnych warunkach termicznych, typowych dla szaf rozdzielczych.
• Metalowy gwint M8: Gwarantuje pewne i stabilne mocowanie szyn, odporne na wibracje i obciążenia mechaniczne.
• Sześciokątny kształt korpusu: Umożliwia pewny chwyt narzędziem, upraszczając montaż i demontaż izolatorów w ciasnych przestrzeniach szaf.
• Uniwersalne zastosowanie: Kompatybilny z szynami TS/TH, standardowym wyposażeniem większości szaf rozdzielczych w instalacjach przemysłowych i budynkowych.

Zgodność z Normami

Izolator spełnia wymogi dyrektyw unijnych dotyczących bezpieczeństwa przeciwpożarowego i ochrony środowiska. Materiał bezhalogenowy oraz odporność termiczna do 960°C potwierdzają zgodność z normami europejskimi i międzynarodowymi dla komponentów rozdzielnic elektrycznych.

Zastosowanie

Izolator BI30M8 znajduje zastosowanie w instalacjach elektrycznych wymagających trwałego i bezpiecznego mocowania szyn zbiorczych TS/TH.

• Montaż i izolacja szyn w szafach rozdzielczych budynków mieszkalnych i użyteczności publicznej.
• Instalacje przemysłowe – zapewnienie stabilnego podparcia szyn w warunkach wysokich obciążeń termicznych.
• Szafy sterownicze maszyn i urządzeń – ochrona przed zwarciami i zapewnienie izolacji elektrycznej.
• Systemy dystrybucji energii w obiektach o podwyższonych wymaganiach bezpieczeństwa przeciwpożarowego.

Wskazówki Montażowe

Montaż izolatora powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Izolator wkręcać w dedykowane otwory w szynie TS/TH, stosując zalecany moment dokręcania (sprawdzić w dokumentacji producenta szyny). Unikać nadmiernego dokręcania, aby nie uszkodzić gwintu metalowego. Sześciokątny kształt korpusu ułatwia precyzyjne pozycjonowanie narzędziem. Po montażu należy potwierdzić stabilność mechaniczną i brak luzów w połączeniu.

FAQ

• Czy izolator BI30M8 jest odporny na działanie olejów i chemikaliów? Materiał poliestrowy jest odporny na większość olejów i smarów przemysłowych, jednak w środowiskach o dużym zanieczyszczeniu chemicznym zaleca się dodatkowe testy zgodnie z wymaganiami instalacji.
• Jaki jest maksymalny moment dokręcania dla gwintu M8? Dokładna wartość momentu nie została określona w danych produktu. Zaleca się korzystanie z dokumentacji technicznej szyny TS/TH lub konsultację z producentem rozdzielnicy.
• Czy izolator może być stosowany w instalacjach niskonapięciowych? Tak, dzięki wysokiej izolacyjności materiału i stabilności termicznej, izolator BI30M8 jest odpowiedni do stosowania w instalacjach niskiego i średniego napięcia, zgodnie z odpowiednimi normami bezpieczeństwa.
