Izolator wsporczy IWP 50/M10 | R32RZ-06020101503 Ergom

Alternatywny kod produktu: IWP 50/M10 (10 SZT.)

Opis i Kluczowe Cechy

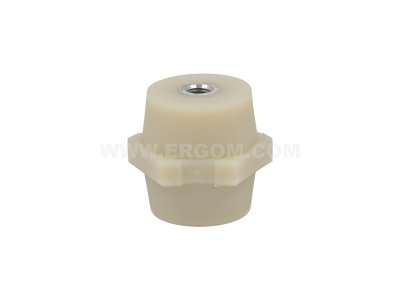

Izolator wsporczy oznaczony symbolem R32RZ-06020101503, typ IWP 50/M10, został zaprojektowany do izolowanego mocowania elementów w rozdzielnicach elektrycznych. Gwint M10 oraz wysokość 50 mm (wynikająca z oznaczenia) stanowią podstawowe parametry konstrukcyjne, które przekładają się na pewne osadzenie i zachowanie wymaganej odległości izolacyjnej.

• Gwint M10: Umożliwia stabilne mocowanie izolatora do podłoża (płyta montażowa, konstrukcja wsporcza) za pomocą standardowych śrub i nakrętek, co gwarantuje trwałość połączenia.
• Wysokość 50 mm: Zapewnia odpowiednią przestrzeń izolacyjną między mocowanym elementem a podłożem, redukując ryzyko przebicia lub zwarcia w warunkach normalnej pracy rozdzielnicy.
• Materiał izolacyjny: Konstrukcja wykonana z materiału o dobrych właściwościach dielektrycznych, co chroni przed przepływem prądu przez elementy mocujące.
• Uniwersalne zastosowanie: Izolator może być używany do mocowania szyn zbiorczych, przewodów, listew zaciskowych oraz innych elementów wymagających izolacji od podłoża.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia znajdujących się wewnątrz rozdzielnic i szaf sterowniczych.

Zastosowanie

Izolator wsporczy IWP 50/M10 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne, izolowane zamocowanie przewodów lub szyn w obrębie rozdzielnicy.

• Mocowanie szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Izolowane podparcie przewodów wychodzących z aparatury modułowej (styczniki, wyłączniki).
• Montaż listew zaciskowych i innych elementów wymagających separacji od metalowej płyty montażowej.
• Budowa konstrukcji wsporczych dla systemów automatyki i sterowania wewnątrz szaf.

Wskazówki Montażowe

Montaż izolatora może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do pracy przy urządzeniach elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Izolator mocuje się za pomocą gwintu M10 do podłoża (płyty montażowej) z użyciem odpowiednich śrub i nakrętek, dokręcając momentem zgodnym z dokumentacją producenta. Mocowane elementy (szyny, przewody) należy łączyć z izolatorem w sposób zapewniający stabilność i wymaganą odległość izolacyjną. Przekrój przewodów mocowanych pośrednio przez izolator – dobierać do prądu obciążenia zgodnie z normami.

FAQ

• Czy izolator IWP 50/M10 można zamontować na szynie DIN TH35? Nie, izolator przeznaczony jest do mocowania bezpośrednio do podłoża za pomocą gwintu M10, a nie do zatrzaskiwania na szynie DIN.
• Jaki jest stopień ochrony IP tego izolatora? Producent nie określił stopnia ochrony. W standardowych warunkach pracy wewnątrz rozdzielnicy (środowisko suche, bez pyłu) izolator nie wymaga dodatkowej ochrony, jednak ostateczna klasyfikacja IP zależy od całej rozdzielnicy.
• Czy izolator posiada wbudowane podświetlenie lub sygnalizację LED? Nie, izolator jest elementem pasywnym – nie zawiera żadnych elementów elektronicznych, podświetlenia ani wskaźników.
