Izolator wsporczy ISO TP 30M8 (25szt.) | 548450 Erico

Opis i Kluczowe Cechy

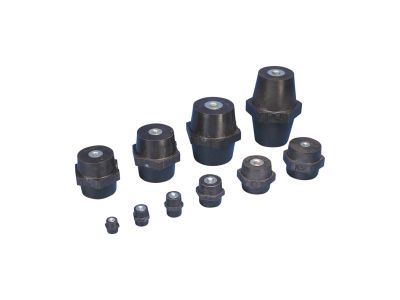

Izolator wsporczy ISO TP 30M8 marki ERICO to wysokiej klasy komponent elektroizolacyjny, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Wykonany z zaawansowanego poliamidu wzmocnionego włóknem szklanym, charakteryzuje się wyjątkową stabilnością parametrów mechanicznych i elektrycznych. Wysokość izolatora wynosząca 30 mm oraz szerokość 34 mm pozwalają na precyzyjne pozycjonowanie szyn prądowych w rozdzielnicach niskiego napięcia. Produkt oferuje wysoką odporność na przebicia elektryczne, obsługując napięcie zmienne (AC) do 1000V oraz napięcie stałe (DC) do 1500V.

• Wytrzymałość mechaniczna: Konstrukcja wytrzymuje siły zginające rzędu 300 daN oraz obciążenia ściskające do 600 daN, co gwarantuje bezpieczeństwo nawet w przypadku wystąpienia prądów zwarciowych.
• Gwinty wewnętrzne: Zastosowanie gwintu M8 o skoku 1,25 mm wykonanego ze stali cynkowanej zapewnia wysoką odporność na korozję oraz trwałość połączenia mechanicznego.
• Bezpieczeństwo pożarowe: Materiał jest samogasnący zgodnie z rygorystyczną normą UL 94 V0, co minimalizuje ryzyko rozprzestrzeniania się ognia.
• Ekologia i zdrowie: Izolator jest całkowicie wolny od halogenów, co jest kluczowe w instalacjach budynkowych o podwyższonych rygorach bezpieczeństwa.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z międzynarodowymi standardami ISO, co potwierdza powtarzalność jakościową każdej partii. Spełnienie klasyfikacji palności UL 94 V0 oraz brak zawartości halogenów sprawia, że izolatory ISO TP 30M8 mogą być stosowane w wymagających środowiskach przemysłowych oraz w infrastrukturze publicznej, gdzie wymagane są certyfikowane komponenty o wysokiej niezawodności.

Zastosowanie

Izolatory wsporcze ERICO znajdują szerokie zastosowanie w budowie nowoczesnych rozdzielnic elektrycznych, szaf sterowniczych oraz systemów szynowych. Są idealnym rozwiązaniem do:

• Mocowania szyn miedzianych i aluminiowych w układach zasilających.
• Tworzenia bezpiecznych odstępów izolacyjnych w układach fotowoltaicznych (obsługa napięcia 1500V DC).
• Separacji galwanicznej elementów konstrukcyjnych w trudnych warunkach przemysłowych.
• Pracy w ekstremalnych temperaturach od -40°C do +130°C, co pozwala na montaż w pobliżu elementów silnie nagrzewających się.

Wskazówki Montażowe

Podczas montażu izolatorów ISO TP 30M8 należy zwrócić uwagę na głębokość wkręcania śruby, która wynosi 8 mm. Przekroczenie tej wartości może doprowadzić do uszkodzenia struktury wewnętrznej izolatora. Zaleca się stosowanie kluczy dynamometrycznych, aby nie przekroczyć dopuszczalnych momentów dokręcania dla gwintu M8, co zapewni optymalną sztywność konstrukcji bez ryzyka zerwania gwintu ze stali cynkowanej. Izolatory powinny być rozmieszczone w odstępach obliczonych na podstawie spodziewanych sił dynamicznych występujących podczas zwarcia.

FAQ

• Czy izolatory mogą pracować na zewnątrz? Tak, dzięki szerokiemu zakresowi temperatur (-40 do +130°C) i odpornemu poliamidowi, mogą pracować w obudowach zewnętrznych, o ile są chronione przed bezpośrednim promieniowaniem UV i opadami.
• Jaki jest skład zestawu? Produkt sprzedawany jest w opakowaniu zbiorczym zawierającym 25 sztuk izolatorów.
• Czy gwint jest odporny na rdzę? Tak, wewnętrzne wkładki gwintowane wykonane są ze stali cynkowanej, co zapewnia skuteczną ochronę przed utlenianiem w standardowych warunkach pracy rozdzielnic.
