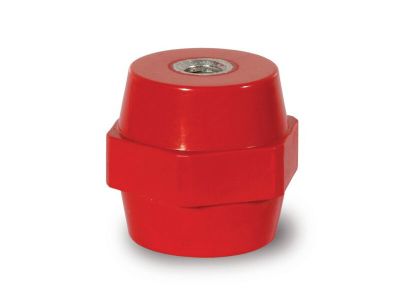

Izolator wsporczy BI-40M12 | BI-40M12 Trytyt

Opis i Kluczowe Cechy

Izolator wsporczy BI-40M12 (symbol BI-40M12) to element montażowy przeznaczony do stosowania jako wspornik szyn TS/TH w szafach rozdzielczych i skrzynkach sterowniczych. Wykonany z bezhalogenowego poliestru, charakteryzuje się wysoką odpornością termiczną do 960°C oraz trwałym metalowym gwintem M12, gwarantującym pewne mocowanie szyn.

• Bezhalogenowy poliester: Materiał samogasnący, wolny od halogenów – zapobiega emisji toksycznych gazów w przypadku pożaru, zwiększając bezpieczeństwo instalacji.
• Gwint metalowy M12: Zapewnia solidne i trwałe połączenie z szynami TS/TH, odporne na korozję i zużycie mechaniczne.
• Odporność termiczna do 960°C: Zachowuje właściwości izolacyjne nawet w ekstremalnych warunkach termicznych, co czyni go odpowiednim do aplikacji w których występują wysokie temperatury.
• Uniwersalne zastosowanie w szafach rozdzielczych: Idealne rozwiązanie do montażu szyn nośnych w standardowych szafach modułowych i przemysłowych.
• Prosta instalacja: Szybki montaż dzięki gwintowanemu mocowaniu – wystarczy wkręcić izolator w odpowiednie miejsce w szafie.

Zgodność z Normami

Izolator BI-40M12 spełnia wymagania norm europejskich dotyczących materiałów izolacyjnych oraz bezpieczeństwa przeciwpożarowego. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Izolator wsporczy BI-40M12 znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnego mocowania szyn nośnych TS/TH.

• Montaż szyn w szafach rozdzielczych i skrzynkach sterowniczych w budynkach komercyjnych i przemysłowych.
• Stosowanie w rozdzielnicach niskiego napięcia, gdzie wymagana jest wysoka odporność termiczna i izolacyjna.
• W szafach sterowniczych maszyn i urządzeń przemysłowych narażonych na działanie wysokich temperatur.
• Instalacje wymagające materiałów bezhalogenowych dla zwiększenia bezpieczeństwa przeciwpożarowego.

Wskazówki Montażowe

Montaż izolatora powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Izolator należy wkręcić w przygotowane otwory w profilu szyny lub płycie montażowej, stosując odpowiedni moment dokręcania (zgodnie z dokumentacją techniczną szyny). Upewnić się, że gwint metalowy M12 jest odpowiednio osadzony, aby uniknąć luzów. Izolator nie wymaga dodatkowych narzędzi ani podkładek – wystarczy standardowy klucz nasadowy lub wkrętak. Po zamontowaniu szyny należy sprawdzić stabilność i równość mocowania.

FAQ

• Czy izolator BI-40M12 nadaje się do szyn TH35? Tak, izolator BI-40M12 jest przeznaczony do montażu szyn TS/TH, w tym standardowych szyn TH35 stosowanych w szafach rozdzielczych.
• Jaki jest maksymalny moment dokręcania dla gwintu M12? Dokładna wartość momentu nie została podana w danych produktu – zaleca się stosowanie się do dokumentacji technicznej szyny nośnej, w której izolator będzie montowany.
• Czy izolator można stosować w instalacjach zewnętrznych? Izolator BI-40M12 jest przeznaczony do stosowania wewnątrz pomieszczeń. Do zastosowań zewnętrznych lub w warunkach podwyższonej wilgotności należy stosować izolatory specjalnie do tego przeznaczone.
