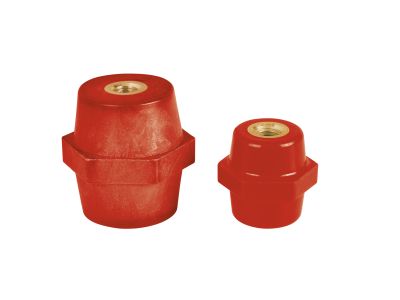

Izolator wsporczy 40mm M6/10 szt IZW 40-M6/1 | IZW_40-M6/1 Erko

Opis i Kluczowe Cechy

Izolator wsporczy o symbolu IZW 40-M6/1 to element konstrukcyjny przeznaczony do izolowanego mocowania przewodów, szyn zbiorczych oraz innych elementów w rozdzielnicach i szafach sterowniczych. Wysokość 40 mm, gwint M6, opakowanie 10 sztuk.

• Wysokość 40 mm: Zapewnia odpowiedni dystans izolacyjny między mocowanymi elementami a podłożem, co zwiększa bezpieczeństwo eksploatacji.
• Gwint M6: Standardowy gwint ułatwia szybkie i pewne mocowanie za pomocą śrub, bez konieczności stosowania specjalistycznych adapterów.
• Opakowanie 10 sztuk: Ekonomiczne rozwiązanie pozwalające na wygodne zaopatrzenie się w większą liczbę izolatorów do rozbudowanych instalacji.

Zgodność z Normami

Produkt spełnia ogólne wymagania norm europejskich dla elementów izolacyjnych stosowanych w rozdzielnicach niskiego napięcia. Posiada certyfikat CE.

Zastosowanie

Izolatory wsporcze znajdują zastosowanie wszędzie tam, gdzie konieczne jest izolowane podparcie lub dystansowanie elementów elektrycznych. Sprawdzają się w następujących scenariuszach:

• Mocowanie szyn zbiorczych na płycie montażowej w rozdzielnicach głównych i podrozdzielnicach.
• Izolowane podparcie przewodów w szafach sterowniczych i pulpitach operatorskich.
• Dystansowanie aparatury modułowej od metalowych powierzchni w celu zwiększenia drogi upływu.
• Wsporniki dla listew zaciskowych lub ochronników przepięciowych wymagających izolacji od podłoża.

Wskazówki Montażowe

Montaż izolatora wsporczego powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej strefie roboczej. Izolator mocuje się bezpośrednio do podłoża (płyty montażowej) za pomocą śrub M6, dokręcając momentem zgodnym z dokumentacją techniczną śruby. Przekrój przewodów oraz dobór elementów złącznych należy dostosować do przewidywanego obciążenia mechanicznego.

FAQ

• Jaki jest materiał izolatora? W danych producenta nie określono materiału. Standardowo izolatory wsporcze wykonuje się z tworzyw termoutwardzalnych lub porcelany, zapewniających dobrą izolacyjność i wytrzymałość mechaniczną.
• Czy ten izolator nadaje się do montażu na szynie DIN? Nie. Izolator IZW 40-M6/1 przeznaczony jest do mocowania na płaskiej powierzchni za pomocą śrub, nie do szyny DIN TH35.
• Jaka jest maksymalna siła docisku lub obciążenie mechaniczne? Producent nie podaje wartości maksymalnych. Należy stosować standardowe śruby M6 i dokręcać z momentem zalecanym dla połączeń gwintowych w zależności od materiału podłoża oraz przewidywanego obciążenia.
