Izolator wsporczy 40mm M10/1 | IZW_40-M10/1 Erko

Opis i Kluczowe Cechy

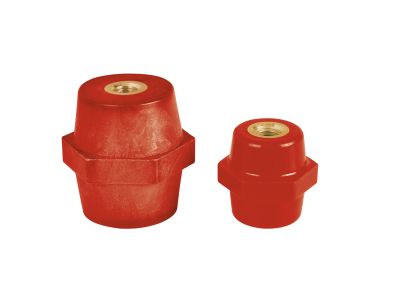

Izolator wsporczy oznaczony symbolem IZW_40-M10/1 to element montażowy o wysokości 40 mm, wyposażony w gwint wewnętrzny M10. Przeznaczony do mechanicznego mocowania oraz izolacji elektrycznej przewodów i szyn zbiorczych w szafach sterowniczych i rozdzielnicach. Kompaktowe wymiary ułatwiają instalację w ograniczonych przestrzeniach.

• Wysokość 40 mm: pozwala na zachowanie odpowiedniego dystansu izolacyjnego pomiędzy elementami przewodzącymi a obudową lub szyną montażową.
• Gwint wewnętrzny M10: umożliwia pewne mocowanie za pomocą standardowych śrub M10, co zapewnia stabilność konstrukcji.
• Konstrukcja wsporcza: dedykowana do podtrzymywania przewodów, szyn lub kabli w pozycji uniemożliwiającej przypadkowy kontakt z innymi elementami pod napięciem.
• Uniwersalny montaż: izolator można instalować na płaskich powierzchniach (płyta montażowa, dno szafy) przy użyciu odpowiednich elementów mocujących (np. wkrętów, nakrętek – w zależności od konfiguracji).

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących izolatorów wsporczych stosowanych w rozdzielnicach i szafach sterowniczych. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Dokładne numery norm nie zostały podane w dostępnych danych producenta.

Zastosowanie

Izolator wsporczy IZW_40-M10/1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, izolowane mocowanie elementów przewodzących w instalacjach elektrycznych.

• Mocowanie i separacja szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Podtrzymywanie przewodów fazowych oraz kabli sterowniczych w szafach sterowniczych (np. w automatyce budynkowej lub przemysłowej).
• Tworzenie dystansów izolacyjnych pomiędzy elementami metalowymi a obudową – ochrona przed zwarciem doziemnym.
• Wspomaganie prowadzenia wiązek przewodów w przestrzeniach trudnodostępnych, gdzie wymagana jest dodatkowa stabilizacja mechaniczna.

Wskazówki Montażowe

Montaż izolatora wsporczego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w strefie instalacji. Izolator przeznaczony jest do montażu na płaskiej, niepalnej powierzchni (np. płyta montażowa szafy). Gwint M10 umożliwia dokręcenie śruby z momentem zgodnym z dokumentacją techniczną dostarczoną przez producenta. W przypadku stosowania dodatkowych elementów (podkładek, nakrętek) należy upewnić się, że są one wykonane z materiału izolacyjnego lub zapewniają odpowiednią separację galwaniczną. Nie przekraczać maksymalnej siły docisku – zalecany moment dokręcania w razie braku danych: typowo 2–4 Nm dla śrub M10 w materiałach izolacyjnych (do weryfikacji z dokumentacją produktu).

FAQ

• Z jakiego materiału wykonany jest izolator IZW_40-M10/1? W dostępnych danych producenta nie podano konkretnego materiału izolacyjnego. Standardowo izolatory wsporcze tego typu wykonuje się z tworzyw termoutwardzalnych (np. bakelit, poliester wzmocniony włóknem szklanym) zapewniających dobrą izolacyjność elektryczną oraz odporność mechaniczną.
• Czy izolator nadaje się do montażu na szynie DIN? Nie, izolator IZW_40-M10/1 nie posiada zaczepów do szyny TH35. Przeznaczony jest do mocowania na płaskiej powierzchni za pomocą gwintu M10 (śruba/wkręt). Do aplikacji na szynie DIN należy stosować dedykowane podstawy izolacyjne z zatrzaskiem.
• Jaki stopień ochrony zapewnia ten izolator? Stopień ochrony (IP) nie został podany w danych produktu. Izolator jako element konstrukcyjny montowany wewnątrz szafy sterowniczej nie jest sam w sobie klasyfikowany pod kątem IP – ochrona przed pyłem i wilgocią zależy od obudowy, w której jest zainstalowany.
