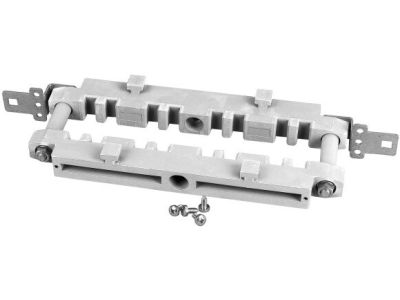

Izolator szyn rozdzielczych pionowych 800A, XDSF08 | 283888 Eaton

Alternatywny kod produktu: XDSF08

Opis i Kluczowe Cechy

Izolator szyn rozdzielczych pionowych XDSF08 firmy Eaton został zaprojektowany do zastosowań w rozdzielnicach niskiego napięcia typu Eaton xEnergy Main NN. Wytrzymuje prąd znamionowy 800 A, co zapewnia bezpieczne prowadzenie dużych obciążeń prądowych w głównych systemach dystrybucji energii. Wspornik szyny nośnej o wysokości 60 mm gwarantuje stabilne mocowanie i odpowiednią izolację szyn zbiorczych.

• Prąd znamionowy 800 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania izolatora, odpowiedni dla głównych rozdzielnic niskiego napięcia.
• Wysokość wspornika 60 mm: Zapewnia stabilne i precyzyjne mocowanie szyn o standardowym rozstawie 60 mm, kompatybilny z typowymi konstrukcjami szynoprzewodowymi.
• Kompatybilność z rozdzielnicami Eaton xEnergy Main NN: Gwarantuje optymalne dopasowanie i łatwą integrację z systemami rozdzielczymi Eaton, co skraca czas montażu i podnosi niezawodność instalacji.
• Oznaczenie 3/4C: Konstrukcja przewidziana do systemów z trzema lub czterema szynami (fazowymi i neutralną) – szczegółowe dane dostępne w dokumentacji producenta.

Zgodność z Normami

Izolator XDSF08 spełnia wymagania obowiązujących norm europejskich dla aparatury rozdzielczej niskiego napięcia i posiada certyfikat CE. Przeznaczony jest do stosowania w rozdzielnicach zgodnych z dyrektywami Unii Europejskiej oraz standardami DIN.

Zastosowanie

Izolator szyn rozdzielczych pionowych XDSF08 znajduje zastosowanie szczególnie w głównych rozdzielnicach niskiego napięcia Eaton xEnergy Main NN, gdzie zapewnia niezawodną izolację i mechaniczne wsparcie dla szyn zbiorczych.

• Jako wspornik izolacyjny dla szyn pionowych w rozdzielnicach głównych o dużym obciążeniu prądowym.
• Do prowadzenia szyn zbiorczych w szafach rozdzielczych w budynkach przemysłowych i komercyjnych.
• W systemach dystrybucji energii wymagających pracy ciągłej z prądem do 800 A.
• Jako element konstrukcyjny w rozdzielnicach składanych z modułów, gdzie istotna jest izolacja między szynami a obudową.

Wskazówki Montażowe

Montaż izolatora szyn powinien być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od źródła zasilania. Izolator montuje się na szynie nośnej zgodnie z instrukcją producenta, zwracając uwagę na prawidłowe osadzenie szyn. Momenty dokręcania śrub mocujących należy stosować zgodnie z dokumentacją techniczną produktu. Przekroje szyn oraz parametry przyłączy muszą być dobrane do obciążenia 800 A oraz obowiązujących norm instalacyjnych.

FAQ

• Czy izolator XDSF08 nadaje się do szyn o innych rozstawach niż 60 mm? Izolator został zaprojektowany do szyn o rozstawie 60 mm. Stosowanie z innymi odległościami może być niemożliwe lub wymagać modyfikacji – szczegółowe informacje znajdują się w dokumentacji producenta.
• Jaki stopień ochrony IP ma ten izolator? W danych katalogowych nie podano stopnia ochrony IP izolatora. Stopień ochrony całej rozdzielnicy zależy od obudowy; izolator jako element wewnętrzny nie jest samodzielnie klasyfikowany pod kątem IP. Zaleca się sprawdzenie specyfikacji rozdzielnicy.
• Czy izolator jest przystosowany do ciągłej pracy z prądem 800 A? Tak, prąd znamionowy 800 A oznacza, że izolator został zaprojektowany do prowadzenia prądu o tej wartości w warunkach znamionowych, z zachowaniem odpowiedniego marginesu bezpieczeństwa termicznego i izolacyjnego.
