Izolator szyn rozdzielczych pionowych 1600A, XDSF16 | 283892 Eaton

Alternatywny kod produktu: XDSF16

Opis i Kluczowe Cechy

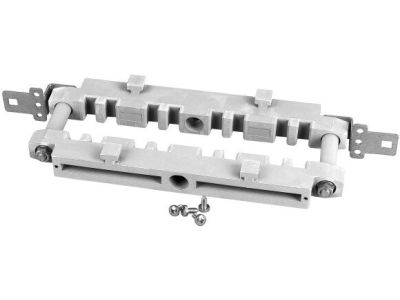

Izolator szyn rozdzielczych pionowych XDSF16 firmy Eaton to element przeznaczony do rozdzielnic niskiego napięcia xEnergy Main NN. Służy jako wspornik szyny nośnej o wysokości 60 mm i prądzie znamionowym 1600 A, co gwarantuje bezpieczne prowadzenie prądów roboczych w instalacach o dużym zapotrzebowaniu mocy. Konstrukcja przewidziana dla konfiguracji 3- lub 4-biegunowej (3/4C).

• Prąd znamionowy 1600 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania połączeń.
• Wysokość wspornika 60 mm: zapewnia odpowiedni odstęp izolacyjny między szynami a obudową rozdzielnicy.
• Konfiguracja 3/4C: kompatybilność z systemami trój- i czterobiegunowymi, co ułatwia elastyczne planowanie rozdzielnic.
• Dedykowany do rozdzielnic Eaton xEnergy Main NN: gwarantuje bezproblemowy montaż i pełną zgodność mechaniczną z systemem.
• Solidna konstrukcja izolacyjna: zwiększa bezpieczeństwo poprzez odizolowanie szyn od metalowych elementów obudowy.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm międzynarodowych i europejskich dla osprzętu rozdzielnic niskiego napięcia. Posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi dyrektywami.

Zastosowanie

Izolator szyn XDSF16 stosowany jest w rozdzielnicach głównych i podrozdzielniach do bezpiecznego mocowania oraz separacji elektrycznej pionowych szyn zbiorczych. Typowe scenariusze użycia:

• Montaż w rozdzielnicach Eaton xEnergy Main NN przy prowadzeniu szyn o prądzie do 1600 A.
• Separacja faz w systemach 3- i 4-biegunowych w celu uniknięcia zwarć międzyfazowych.
• Stabilizacja mechaniczna szyn w warunkach dużych prądów zwarciowych (w połączeniu z odpowiednimi wspornikami i uchwytami).
• Modernizacja lub rozbudowa istniejących rozdzielnic – wymiana uszkodzonych izolatorów lub dostosowanie do wyższych prądów.

Wskazówki Montażowe

Montaż izolatora szyn może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć rozdzielnicę przed przypadkowym załączeniem. Element mocować na szynie nośnej oraz do konstrukcji rozdzielnicy zgodnie z dokumentacją techniczną producenta (moment dokręcania śrub według zaleceń Eaton). Przekrój szyn zbiorczych dobrać do prądu znamionowego obwodu.

FAQ

• Czy izolator jest przystosowany do prądów 1600 A w sposób ciągły? Tak, prąd znamionowy 1600 A dotyczy pracy ciągłej przy zachowaniu warunków chłodzenia jak w rozdzielnicy xEnergy Main NN.
• Jaka jest wysokość wspornika? Wysokość wynosi 60 mm, co jest standardowym wymiarem dla szyn w rozdzielnicach Eaton serii Main.
• Czy mogę użyć tego izolatora w rozdzielnicy innego producenta? Produkt jest dedykowany do systemu Eaton xEnergy Main NN. W innych rozdzielnicach należy sprawdzić kompatybilność mechaniczną i wymiary mocowania.
