Izolator szyn głównych N 2000A, XBSN20 | 284748 Eaton

Alternatywny kod produktu: XBSN20

Opis i Kluczowe Cechy

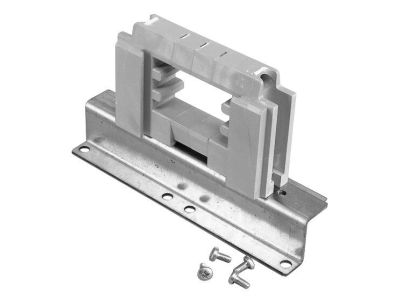

Izolator szyn głównych XBSN20 (symbol 284748) to kompletny zestaw montażowy przeznaczony do prowadzenia przewodu neutralnego w rozdzielnicach głównych. Zaprojektowany dla prądu znamionowego 2000 A, zapewnia bezpieczne i pewne prowadzenie pełnego przekroju przewodu neutralnego o wymiarach 2 x 60 x 10 mm2. W skład zestawu wchodzą kątowniki blaszane, śruby oraz wspornik poprzeczny, co ułatwia instalację.

• Prąd znamionowy 2000 A: Umożliwia bezpieczne prowadzenie przewodu neutralnego w instalacjach o dużym obciążeniu, bez ryzyka przegrzania.
• Pełny przekrój przewodu neutralnego 2 x 60 x 10 mm2: Gwarantuje odpowiednią przewodność i spełnienie wymagań dla obwodów głównych.
• Kompletny zestaw montażowy: Zawiera kątowniki blaszane, śruby oraz wspornik poprzeczny – nie wymaga dodatkowych akcesoriów.
• Dedykowany dla szyny N (neutralnej): Zapewnia prawidłowe i bezpieczne rozprowadzenie przewodu neutralnego w rozdzielnicy.
• Konstrukcja zgodna z systemem szyn zbiorczych: Ułatwia integrację z istniejącą infrastrukturą rozdzielnicy głównej.

Zgodność z Normami

Izolator szyn głównych XBSN20 został zaprojektowany zgodnie z ogólnie przyjętymi standardami europejskimi i posiada oznakowanie CE. Wszelkie prace montażowe należy wykonywać zgodnie z obowiązującymi przepisami i normami dotyczącymi rozdzielnic niskiego napięcia.

Zastosowanie

Izolator szyn głównych XBSN20 przeznaczony jest do montażu w rozdzielnicach głównych, w których wymagane jest bezpieczne prowadzenie przewodu neutralnego o dużym przekroju. Sprawdza się w następujących scenariuszach:

• Prowadzenie przewodu neutralnego w rozdzielnicach głównych budynków komercyjnych i przemysłowych.
• Rozprowadzanie obwodów neutralnych w systemach szyn zbiorczych o prądzie znamionowym do 2000 A.
• Montaż w rozdzielnicach zasilających hale produkcyjne, centra danych oraz obiekty użyteczności publicznej.
• Współpraca z innymi elementami systemu szyn zbiorczych (np. izolatorami fazowymi) w celu kompleksowego okablowania rozdzielnicy głównej.

Wskazówki Montażowe

Montaż izolatora szyn głównych XBSN20 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy i upewnić się, że jest ono wyłączone. Elementy zestawu montować zgodnie z dokumentacją producenta, zwracając uwagę na prawidłowe dokręcenie śrub (moment dokręcania zgodny z instrukcją). Przekrój przyłączanych przewodów musi być dobrany do prądu znamionowego 2000 A. Izolator przeznaczony jest do montażu w rozdzielnicy na odpowiedniej konstrukcji nośnej (np. szynie DIN lub płycie montażowej w zależności od systemu).

FAQ

• Czy izolator XBSN20 jest kompletny i gotowy do montażu? Tak, zestaw zawiera wszystkie niezbędne elementy: kątowniki blaszane, śruby oraz wspornik poprzeczny. Do montażu nie są wymagane dodatkowe akcesoria.
• Jaki maksymalny przekrój przewodu neutralnego można zastosować? Izolator został zaprojektowany dla pełnego przekroju przewodu neutralnego 2 x 60 x 10 mm2. Nie należy przekraczać tych wymiarów.
• Czy izolator nadaje się do montażu w rozdzielnicach z systemem szyn zbiorczych? Tak, XBSN20 jest elementem systemu szyn zbiorczych i został przystosowany do współpracy z innymi izolatorami oraz wspornikami tego systemu.
