Izolator szyn głównych BBB 2000A 4-bieg. (3P+N), XBSB204 | 283867 Eaton

Alternatywny kod produktu: XBSB204

Opis i Kluczowe Cechy

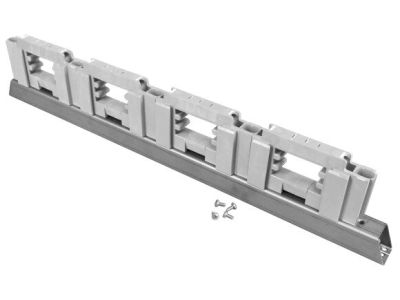

Izolator szyn głównych BBB 2000A w wersji 4-biegunowej (3P+N) zapewnia bezpieczne mocowanie i izolację szyn zbiorczych w rozdzielnicach głównych o dużym obciążeniu. Model XBSB204 (indeks 283867) został zaprojektowany do pracy przy prądzie znamionowym 2000 A, co pozwala na niezawodne prowadzenie obwodów o znacznym poborze mocy bez ryzyka przegrzania. W zestawie znajduje się kompletny materiał montażowy, co ułatwia i przyspiesza instalację.

• Prąd znamionowy 2000 A: gwarantuje bezpieczne zasilanie odbiorników w rozdzielnicach głównych i przemysłowych, minimalizując straty mocy i ryzyko przegrzania styków.
• Konfiguracja 4-biegunowa (3P+N): umożliwia kompleksowe zasilanie zarówno obwodów trójfazowych, jak i przewodu neutralnego, spełniając wymogi typowych sieci TN.
• Kompletny zestaw montażowy: dostarczane wraz z izolatorem elementy mocujące skracają czas instalacji i eliminują potrzebę doboru akcesoriów.
• Konstrukcja do szyn zbiorczych: przeznaczona do montażu w rozdzielnicach głównych, zapewnia stabilne i izolowane podparcie szyn o dużym przekroju.
• Wymiary i unifikacja: uniwersalny wymiar współpracujący z typowymi systemami szyn głównych – łatwy montaż w standardowych szafach rozdzielczych.

Zgodność z Normami

Izolator szyn głównych BBB XBSB204 został zaprojektowany i wyprodukowany zgodnie z wymogami europejskich norm dla osprzętu rozdzielnic niskonapięciowych. Posiada oznaczenie CE, co potwierdza spełnienie odpowiednich dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. W przypadku konkretnych wymagań instalacyjnych zaleca się weryfikację z dokumentacją techniczną rozdzielnicy.

Zastosowanie

Izolator szyn głównych 2000A znajduje zastosowanie w rozdzielnicach głównych obiektów przemysłowych, komercyjnych oraz użyteczności publicznej, gdzie wymagane jest bezpieczne i trwałe prowadzenie dużych prądów. Znajduje zastosowanie w systemach zasilania budynków wielokondygnacyjnych, hal produkcyjnych, centrów danych oraz instalacji krytycznych dla ciągłości dostaw energii.

• Mocowanie i izolacja szyn zbiorczych w głównych rozdzielnicach niskiego napięcia (nn).
• Zasilanie tablic rozdzielczych w budynkach przemysłowych i użyteczności publicznej o obciążeniu do 2000 A.
• Wsparcie dla systemów rozdzielczych w instalacjach z transformatorami i agregatami prądotwórczymi.
• Prowadzenie przewodów neutralnych i fazowych w sieciach TN-S, TN-C-S.

Wskazówki Montażowe

Montaż izolatora szyn głównych powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i sprawdzić brak napięcia na wszystkich biegunach. Izolator mocuje się bezpośrednio w szafie rozdzielczej zgodnie z projektem instalacji – nie jest przewidziany do montażu na szynie TH35 (DIN). Należy stosować moment dokręcania połączeń śrubowych zgodnie z dokumentacją producenta dostarczoną w opakowaniu. Przekrój przewodów oraz szyny zbiorczej powinien być dobrany do prądu 2000 A i warunków chłodzenia. W przypadku modernizacji istniejącej rozdzielnicy zaleca się weryfikację nośności mechanicznej konstrukcji nośnej.

FAQ

• Czy izolator nadaje się do montażu na szynie DIN? Nie. Izolator XBSB204 jest przeznaczony do bezpośredniego mocowania w rozdzielnicy głównej (np. na profilu montażowym lub płycie montażowej), a nie na standardowej szynie TH35.
• Jaki jest stopień ochrony (IP) izolatora? Producent nie podaje bezpośrednio stopnia IP dla samego izolatora – jego ochrona zależy od obudowy rozdzielnicy, w której jest zamontowany. Zalecamy stosowanie w rozdzielnicach o odpowiednim IP dla danego środowiska.
• Czy w zestawie znajdują się wszystkie elementy montażowe? Tak, zgodnie z danymi producenta izolator jest dostarczany z kompletnym materiałem montażowym (śruby, podkładki itp.). Przed instalacją należy sprawdzić zawartość opakowania.
