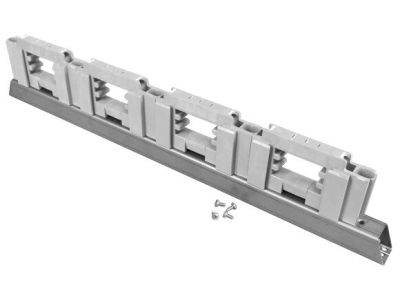

Izolator szyn głównych BBB 1600A 4-bieg. (3P+N), XBSB164 | 283865 Eaton

Alternatywny kod produktu: XBSB164

Opis i Kluczowe Cechy

Izolator szyn głównych BBB 1600A 4-bieg. (3P+N) o symbolu XBSB164 (nr katalogowy 283865) stanowi niezbędny element konstrukcyjny rozdzielnic głównych. Prąd znamionowy 1600 A pozwala na obsługę obwodów o bardzo dużym obciążeniu bez ryzyka przegrzania, a konstrukcja 4-biegunowa (3 fazy + N) zapewnia pełną separację przewodów. W zestawie znajduje się materiał montażowy, co ułatwia i przyspiesza instalację.

• Prąd znamionowy 1600 A: Umożliwia bezpieczne prowadzenie wysokich obciążeń w rozdzielnicach głównych i przemysłowych, minimalizując straty mocy.
• 4 bieguny (3P+N): Gwarantuje izolację każdej fazy oraz przewodu neutralnego, spełniając wymogi typowych systemów trójfazowych z N.
• Kompletny zestaw montażowy w opakowaniu: Oszczędza czas instalatora – nie wymaga dokupowania dodatkowych elementów mocujących.
• Wspornik szyny zbiorczej (tylna część): Zapewnia sztywne i trwałe podparcie szyn zbiorczych, co przekłada się na stabilność mechaniczną całej rozdzielnicy.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi europejskimi normami bezpieczeństwa oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymagań dyrektyw UE. Wszystkie parametry gwarantowane przez producenta odpowiadają rygorystycznym regulacjom dla aparatury rozdzielczej.

Zastosowanie

Izolator szyn głównych BBB przeznaczony jest do montażu w rozdzielnicach głównych budynków oraz instalacjach przemysłowych. Stosuje się go wszędzie tam, gdzie konieczne jest bezpieczne wydzielenie i podparcie szyn zbiorczych.

• Rozdzielnice główne budynków użyteczności publicznej i komercyjnych – separacja obwodów zasilających.
• Rozdzielnice przemysłowe i hale produkcyjne – obsługa dużych mocy przy zachowaniu przejrzystej struktury szyn.
• Systemy zasilania awaryjnego (UPS, agregaty) – izolacja szyn w obwodach rezerwowych.
• Modernizacja i rozbudowa istniejących rozdzielnic – łatwa wymiana lub dodanie nowych sekcji szyn zbiorczych.

Wskazówki Montażowe

Montaż izolatora szyn głównych może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od rozdzielnicy i upewnij się, że obwód jest bezpieczny. Izolator mocuje się na płycie montażowej rozdzielnicy zgodnie z wytycznymi dokumentacji producenta. Przekroje przewodów oraz momenty dokręcania śrub należy dobrać do prądu 1600 A i zaleceń dostarczonych w instrukcji. Po zakończeniu instalacji sprawdź poprawność połączeń i izolację.

FAQ

• Jaki jest prąd znamionowy izolatora? Prąd znamionowy wynosi 1600 A, co pozwala na pracę w obwodach o znacznym obciążeniu.
• Dla ilu biegunów jest przeznaczony? Izolator ma 4 bieguny (3 fazy + N), czyli obsługuje typowy układ trójfazowy z przewodem neutralnym.
• Czy w zestawie znajduje się materiał montażowy? Tak, izolator jest dostarczany wraz z kompletem elementów montażowych, co ułatwia instalację.
