Izolator szyn głównych BBB 1600A 3-bieg. XBSB163 | 283864 Eaton

Alternatywny kod produktu: XBSB163

Opis i Kluczowe Cechy

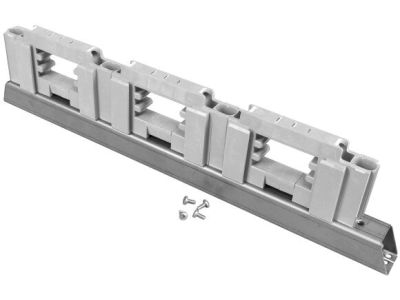

Izolator szyn głównych BBB XBSB163 (symbol 283864) to element przeznaczony do montażu i izolowania szyn zbiorczych w rozdzielnicach elektrycznych. Przystosowany do pracy z prądem do 1600 A w konfiguracji 3-biegunowej. W zestawie znajduje się kompletny materiał montażowy, co ułatwia instalację.

• Prąd do 1600 A: umożliwia bezpieczne prowadzenie dużych obciążeń w głównych rozdzielnicach bez ryzyka przegrzania izolacji.
• Konfiguracja 3-biegunowa (3C): odpowiednia dla typowych sieci trójfazowych, zapewnia symetryczne odseparowanie faz.
• Kompletny zestaw montażowy: oszczędza czas instalatora – nie wymaga dokupowania dodatkowych elementów mocujących.
• Konstrukcja izolacyjna: skutecznie separuje szyny zbiorcze od obudowy i innych części przewodzących, zwiększając bezpieczeństwo eksploatacji.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN, posiada oznaczenie CE. Gwarantuje to wysoką jakość wykonania i bezpieczeństwo użytkowania w instalacjach elektrycznych.

Zastosowanie

Izolator szyn głównych XBSB163 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne zamontowanie i odizolowanie szyn zbiorczych o dużym przekroju. Sprawdza się w:

• rozdzielnicach głównych w budynkach użyteczności publicznej i przemysłowych,
• szafach energetycznych zasilających maszyny i urządzenia o dużym poborze mocy,
• systemach dystrybucji energii w instalacjach fotowoltaicznych i przemysłowych,
• modernizacjach istniejących rozdzielnic, gdzie wymagana jest wymiana lub rozbudowa szyn zbiorczych.

Wskazówki Montażowe

Montaż izolatora szyn głównych może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy i upewnić się, że obwód nie znajduje się pod napięciem. Element montuje się na wspornikach lub bezpośrednio w obudowie rozdzielnicy zgodnie z dokumentacją producenta. Zaleca się stosowanie momentu dokręcania śrub podanego w instrukcji oraz dobór przekroju szyny odpowiedni do prądu 1600 A i warunków środowiskowych.

FAQ

• Z jakiego materiału wykonany jest izolator? Dokładny materiał izolacyjny nie został podany w danych producenta – w celu uzyskania szczegółowych informacji należy sprawdzić dokumentację techniczną produktu lub skontaktować się z dostawcą.
• Jaki maksymalny przekrój szyny można zamontować w tym izolatorze? Producent nie określił maksymalnego przekroju szyny. Przekrój należy dobrać na podstawie obciążalności prądowej (do 1600 A) zgodnie z obowiązującymi normami oraz wymaganiami instalacji.
• Czy izolator można zamontować na szynie DIN TH35? Nie, jest to izolator wsporczy przeznaczony do bezpośredniego montażu w rozdzielnicy na dedykowanych wspornikach, a nie aparat modułowy na szynie DIN.
