Izolator płaski szyn 400A XL3S | 339901 Legrand

Opis i Kluczowe Cechy

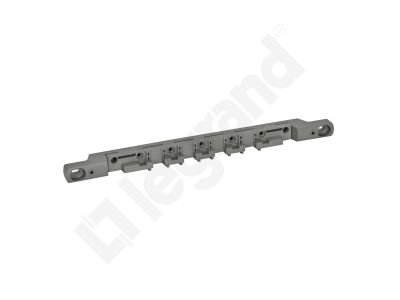

Izolator płaski szyn XL3S (symbol 339901) to wspornik izolacyjny przeznaczony do montażu szyn miedzianych w ułożeniu płaskim. Prąd znamionowy do 400A umożliwia stosowanie w obwodach zasilania głównego o znacznym obciążeniu. Produkt kompatybilny z szynami o wymiarach 18x4, 25x5 oraz 32x5 mm, co zapewnia elastyczność w doborze do istniejących konfiguracji. Możliwość mocowania do profili montażowych obudowy przy użyciu dedykowanych wsporników poprzecznych (nr ref. 3379 81/82, zamawiane oddzielnie).

• Prąd znamionowy do 400A: bezpieczna praca w obwodach zasilania głównego bez ryzyka przeciążenia.
• Kompatybilność z wymiarami szyn 18x4, 25x5 i 32x5 mm: uniwersalność zastosowania w różnych systemach szyn zbiorczych.
• Mocowanie do profili montażowych obudowy: łatwa i stabilna instalacja w rozdzielnicach i szafach sterowniczych.
• Wsporniki poprzeczne dostępne oddzielnie (nr ref. 3379 81/82): możliwość rozbudowy i optymalnego dopasowania do konstrukcji obudowy.
• Wykonanie izolacyjne: zapewnia wymaganą separację elektryczną szyn względem obudowy.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych zgodnych z obowiązującymi przepisami.

Zastosowanie

Izolator płaski szyn XL3S sprawdzi się w rozdzielnicach głównych oraz szafach sterowniczych, gdzie wymagane jest izolowane prowadzenie szyn miedzianych. Idealny do dystrybucji energii w budynkach przemysłowych i komercyjnych.

• Zasilanie główne w rozdzielnicach budynkowych i przemysłowych.
• Dystrybucja energii w szafach sterowniczych i rozdzielczych.
• Montaż w systemach szyn zbiorczych.
• Wsparcie i izolacja szyn miedzianych w obudowach elektrycznych.

Wskazówki Montażowe

Montaż izolatora powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Produkt montuje się na profilach montażowych obudowy przy użyciu wsporników poprzecznych (nr ref. 3379 81/82). Momenty dokręcania oraz przekroje przewodów należy dobierać zgodnie z dokumentacją producenta.

FAQ

• Jakie wymiary szyn obsługuje izolator? Izolator jest przeznaczony do szyn miedzianych o wymiarach 18x4 mm, 25x5 mm oraz 32x5 mm.
• Czy do montażu potrzebne są dodatkowe akcesoria? Tak, wymagane są wsporniki poprzeczne o numerze referencyjnym 3379 81 lub 3379 82 (zamawiane oddzielnie).
• Jaki jest prąd znamionowy izolatora? Prąd znamionowy (In) wynosi do 400A.
