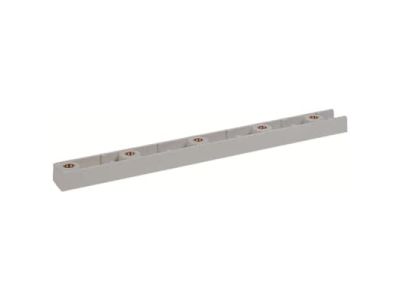

Izolator na szyny Cu, 3-polowy, do 1700A, rozstaw 185mm, ZX153 | 2CPX044008R9999 ABB

Alternatywny kod produktu: 2CPX044008R9999

Opis i Kluczowe Cechy

Izolator na szyny Cu 3-polowy (symbol 2CPX044008R9999) to wysokoprądowe rozwiązanie przeznaczone do izolacji szyn zbiorczych w rozdzielnicach niskiego napięcia. Przeznaczony do pracy z prądem do 1700A przy rozstawie osiowym 185mm, zapewnia niezawodną separację obwodów elektrycznych w instalacjach przemysłowych i energetycznych.

• 3-punktowa izolacja: Trójpunktowe mocowanie szyny zapewnia stabilność mechaniczną i utrzymanie stałej odległości izolacyjnej między fazami.
• Maksymalny prąd 1700A: Wytrzymałość na wysokie obciążenia prądowe – kluczowe w instalacjach o dużym poborze mocy.
• Rozstaw 185mm: Zgodny z normatywnymi wymiarami szyn zbiorczych w rozdzielnicach, ułatwia montaż i wymianę.
• Materiał izolacyjny: Wysokiej jakości tworzywo o podwyższonej odporności termicznej i mechanicznej – gwarantuje długotrwałą eksploatację.
• Zastosowanie w rozdzielnicach niskiego napięcia: Projektowany dla instalacji przemysłowych, energetycznych oraz centrów danych wymagających niezawodnej separacji obwodów.

Zgodność z Normami

Izolator spełnia wymagania norm europejskich dotyczących izolacji w instalacjach niskiego napięcia oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z normami VDE, IEC i EN dotyczącymi aparatury rozdzielczej.

Zastosowanie

Izolator na szyny Cu 3-polowy znajduje zastosowanie w instalacjach wymagających niezawodnej separacji obwodów elektrycznych przy wysokim obciążeniu prądowym.

• Rozdzielnice niskiego napięcia w zakładach przemysłowych.
• Centra danych i serwerownie – ochrona przed zwarciami międzyfazowymi.
• Instalacje energetyczne i stacje transformatorowe.
• Systemy zasilania awaryjnego (UPS) o dużym poborze mocy.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w całym obwodzie. Izolator należy zamontować na szynie zbiorczej zgodnie z oznaczeniem faz, zachowując odstęp 185mm. Mocowanie powinno być wykonane z odpowiednim momentem dokręcającym (szczegóły w dokumentacji technicznej). Po montażu należy przeprowadzić testy izolacyjne i sprawdzić stabilność mechaniczną całej konstrukcji.

FAQ

• Czy izolator jest odpowiedni do pracy w środowisku wilgotnym? Materiał izolacyjny został zaprojektowany do pracy w suchych i wilgotnych środowiskach wewnętrznych – nie jest przeznaczony do zastosowań zewnętrznych narażonych na bezpośrednie działanie czynników atmosferycznych.
• Jakie jest zalecane napięcie pracy izolatora? Izolator jest przeznaczony do instalacji niskiego napięcia (do 1000V AC). Dla wyższych napięć należy zastosować izolatory specjalnego wykonania.
• Czy izolator może być stosowany z szynami aluminiowymi? Izolator został zaprojektowany do montażu na szynach miedzianych (Cu). Stosowanie z szynami aluminiowymi może wymagać dodatkowych adapterów lub konsultacji z producentem dokumentacji.
