Izolator kolumnowy H40-M8 D30 MIB4008D30 | MIB4008D30 Morek

Opis i Kluczowe Cechy

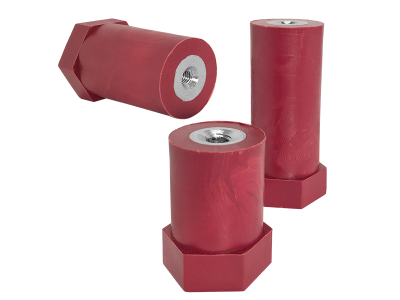

Izolator kolumnowy H40-M8 D30 (symbol MIB4008D30) to element montażowy wykonany z poliamidu wzmocnionego 30% włókna szklanego, charakteryzujący się wysoką odpornością mechaniczną i izolacyjną. Przeznaczony do stosowania w instalacjach elektrycznych niskiego i średniego napięcia, gdzie wymagana jest trwała izolacja oraz stabilność pod wpływem naprężeń. Wysokość 40 mm i średnica podstawy 30 mm zapewniają uniwersalność zastosowania w różnych konfiguracjach układów izolacyjnych.

• Wzmocniony poliamid z 30% włókna szklanego: Zapewnia wysoką wytrzymałość mechaniczną, odporność na temperaturę (-40°C do +120°C) oraz stabilność wymiarową w warunkach obciążeń elektrycznych i mechanicznych.
• Kolor czerwony RAL 3011: Ułatwia identyfikację w rozdzielnicach i szafach sterowniczych, zgodnie z normami wizualnymi branży.
• Wkładki gwintowane M8 ze stali ocynkowanej: Gwarantują pewny montaż z wykorzystaniem standardowego oprzyrządowania, eliminując ryzyko luzowania się połączenia.
• Stopień samogaszenia UL94 - V0: Potwierdza bardzo wysoką odporność na zapalenie, co zwiększa bezpieczeństwo pożarowe instalacji.
• Odporność na łuk elektryczny powyżej 180 s: Zapewnia długotrwałą ochronę przed zwarciami i przepięciami w układach izolacyjnych.

Zgodność z Normami

Izolator spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Wyprodukowany zgodnie z międzynarodowymi standardami dotyczącymi materiałów izolacyjnych i odporności na warunki środowiskowe (m.in. temperatura pracy w zakresie -40°C do +120°C).

Zastosowanie

Izolator kolumnowy H40-M8 D30 znajduje zastosowanie wszędzie tam, gdzie wymagana jest stabilna i trwała izolacja elektryczna w układach niskiego i średniego napięcia.

• Mocowanie przewodów i szyn prądowych w rozdzielnicach elektrycznych.
• Izolacja punktów połączeniowych w szafach sterowniczych i tablicach rozdzielczych.
• Stosowanie w instalacjach przemysłowych, gdzie wymagana jest odporność na wysokie temperatury i naprężenia mechaniczne.
• Wykorzystanie jako element separatora w układach wymagających separacji galwanicznej.

Wskazówki Montażowe

Montaż izolatora powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Izolator należy zamontować przy użyciu wkładek gwintowanych M8 ze stali ocynkowanej, dokręcając je z odpowiednim momentem zgodnie z zaleceniami producenta (szczegółowe dane znajdują się w dokumentacji technicznej). Upewnić się, że podłoże montażowe jest czyste i wolne od zanieczyszczeń, co zapewni pewne i trwałe połączenie.

FAQ

• Czy izolator można stosować w instalacjach zewnętrznych? Izolator przeznaczony jest do pracy w zakresie temperatur od -40°C do +120°C, jednak jego stosowanie na zewnątrz wymaga dodatkowej ochrony przed bezpośrednim wpływem warunków atmosferycznych (np. w obudowie IP54 lub wyższej).
• Jakie są zalecane momenty dokręcania dla wkładek gwintowanych M8? Dokładny moment dokręcania nie został podany w danych produktu. Zaleca się stosowanie się do zaleceń dokumentacji technicznej lub norm montażowych dla danego typu instalacji.
• Czy izolator jest odporny na chemikalia? Izolator wykonany jest z poliamidu wzmocnionego włóknem szklanym, co zapewnia ogólną odporność chemiczną. W przypadku środowisk silnie agresywnych chemicznie zaleca się przeprowadzenie dodatkowych testów zgodnych z dokumentacją techniczną.
