Opis i Kluczowe Cechy

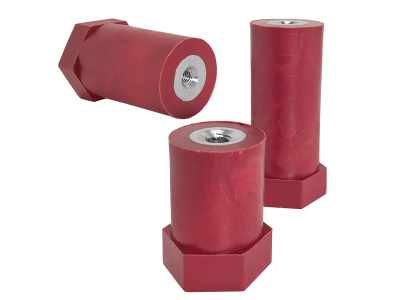

Izolator kolumnowy H25-M6 D20 (symbol MIB2506D20) wykonany z poliamidu modyfikowanego 30% włókna szklanego to wysokowytrzymały element izolacyjny o kolorze czerwonym RAL 3011. Charakteryzuje się wyjątkową odpornością na korozję, wysokie temperatury oraz naprężenia elektryczne i mechaniczne. Wysoki stopień samogaszenia UL94 V0 oraz odporność na łuk elektryczny powyżej 180 sekund zapewniają niezawodność nawet w ekstremalnych warunkach pracy.

• Poliamid z 30% włókna szklanego: Zapewnia wysoką wytrzymałość mechaniczną i stabilność termiczną, redukując ryzyko uszkodzeń w instalacjach narażonych na wibracje i obciążenia dynamiczne.
• Wkładki gwintowane ze stali ocynkowanej: Ułatwiają precyzyjny montaż dzięki sześciokątnemu pierścieniowi, eliminując konieczność użycia dodatkowych narzędzi montażowych.
• Temperatura pracy od -40°C do +120°C: Zachowuje właściwości izolacyjne w szerokim zakresie temperatur, co umożliwia stosowanie w zarówno wnętrzach, jak i na zewnątrz.
• Stopień samogaszenia UL94 V0: Zmniejsza ryzyko rozprzestrzeniania się ognia w przypadku wystąpienia zwarcia lub łuku elektrycznego.
• Odporność na łuk elektryczny >180 sekund: Wydłuża czas ochrony izolacji w warunkach zwarciowych, zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Izolator spełnia wymagania norm europejskich dotyczących materiałów elektroizolacyjnych oraz posiada deklarację zgodności CE. Zgodny z normami dotyczącymi odporności na temperaturę, palność i wytrzymałość mechaniczną w instalacjach elektrycznych.

Zastosowanie

Izolatory kolumnowe H25-M6 D20 znajdują zastosowanie w instalacjach wymagających niezawodnej izolacji elektrycznej i mechanicznej w trudnych warunkach eksploatacji.

• Linie napowietrzne i rozdzielnie średniego napięcia – jako elementy podtrzymujące przewody i izolatory.
• Szafy sterownicze i rozdzielnice przemysłowe – do izolowania torów prądowych i zabezpieczania przed zwarciami.
• Instalacje oświetleniowe zewnętrzne – gdzie wymagana jest odporność na warunki atmosferyczne i wahania temperatury.
• Urządzenia elektroenergetyczne narażone na wibracje i obciążenia dynamiczne – maszyny budowlane, dźwigi, hale produkcyjne.

Wskazówki Montażowe

Montaż izolatora powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że napięcie w instalacji zostało odłączone. Izolator należy zamocować w odpowiednim otworze za pomocą wkładek gwintowanych ze stali ocynkowanej, dokręcając je z zalecanym momentem obrotowym (szczegóły w dokumentacji producenta). Zaleca się stosowanie podkładek sprężystych w celu zapewnienia stabilności połączenia. Unikać nadmiernego dokręcania, aby nie uszkodzić gwintu.

FAQ

• Czy izolator H25-M6 D20 nadaje się do stosowania na zewnątrz? Tak, dzięki wysokiej odporności na korozję i stabilności termicznej w zakresie od -40°C do +120°C, izolator może być stosowany zarówno wewnątrz, jak i na zewnątrz pomieszczeń.
• Jaki jest zakres średnicy montażowej? Izolator przeznaczony jest do montażu w otworze o średnicy 20 mm (oznaczenie D20).
• Czy izolator wymaga dodatkowej ochrony przeciwpożarowej? Stopień samogaszenia UL94 V0 oraz wysoka odporność na łuk elektryczny (>180 sekund) zapewniają odpowiednią ochronę przeciwpożarową w przypadku zwarcia.
