Izolator kolumnowy H16-M6 D20 MIB1606D20 | MIB1606D20 Morek

Opis i Kluczowe Cechy

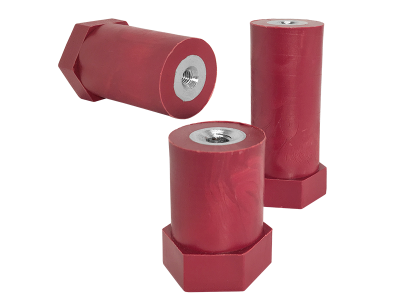

Izolator kolumnowy H16-M6 D20 (symbol MIB1606D20) to element izolacyjny wykonany z poliamidu wzmocnionego 30% włóknem szklanym. Charakteryzuje się wysoką wytrzymałością mechaniczną, odpornością na korozję, wysokie temperatury oraz naprężenia elektryczne. Wkładki gwintowane ze stali ocynkowanej z sześciokątnym pierścieniem ułatwiają montaż. Kolor czerwony RAL 3011 wyróżnia izolator w instalacji. Przeznaczony do szerokiego zakresu zastosowań w systemach elektroenergetycznych.

• Poliamid z 30% włóknem szklanym: Zapewnia wysoką wytrzymałość mechaniczną, odporność na uderzenia i stabilność wymiarową nawet w ekstremalnych warunkach temperatury (-40°C do +120°C).
• Stal ocynkowana z sześciokątnym pierścieniem: Ułatwia montaż i demontaż, zapewniając pewne połączenie z konstrukcją nośną.
• Stopień samogaszenia UL94 - V0: Zapewnia ochronę przeciwpożarową – materiał nie podtrzymuje płomienia po jego usunięciu.
• Odporność na łuk elektryczny >180 s (ASTM D-495): Wysoka odporność na powstawanie i utrzymywanie się łuku elektrycznego, co zwiększa bezpieczeństwo instalacji.
• Kolor czerwony RAL 3011: Ułatwia identyfikację i zachowuje estetykę instalacji.

Zgodność z Normami

Izolator spełnia wymagania dyrektyw unijnych oraz posiada oznaczenie CE. Materiał poliamidowy z dodatkiem włókna szklanego oraz parametry elektryczne i mechaniczne są zgodne z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Izolatory kolumnowe H16-M6 D20 znajdują zastosowanie w instalacjach elektroenergetycznych wymagających niezawodnej izolacji i stabilności mechanicznej.

• Mocowanie przewodów w rozdzielnicach średniego napięcia.
• Izraelacja punktów mocowania w szafach sterowniczych i tablicach rozdzielczych.
• Stosowanie w instalacjach wysokotemperaturowych, np. w piecach przemysłowych lub suszarniach.
• Wykorzystanie w systemach zewnętrznych narażonych na duże wahania temperatury i wilgotność.

Wskazówki Montażowe

Montaż izolatora powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Izolator należy zamontować za pomocą wkładek gwintowanych ze stali ocynkowanej z sześciokątnym pierścieniem, dokręcając je odpowiednim momentem zgodnie z dokumentacją techniczną. Unikać przekraczania maksymalnego obciążenia mechanicznego. W przypadku stosowania w środowiskach agresywnych chemicznie należy dodatkowo zabezpieczyć elementy metalowe.

FAQ

• Jaki jest zakres temperatury pracy izolatora? Izolator pracuje w zakresie od -40°C do +120°C, co umożliwia zastosowanie zarówno w instalacjach niskotemperaturowych, jak i wysokotemperaturowych.
• Czy izolator nadaje się do zastosowań zewnętrznych? Tak, dzięki wysokiej odporności materiału na korozję i czynniki atmosferyczne, izolator może być stosowany w instalacjach zewnętrznych.
• Jaki jest stopień ochrony przeciwpożarowej materiału? Materiał posiada stopień samogaszenia UL94 - V0, co oznacza, że nie podtrzymuje płomienia po jego usunięciu, zwiększając bezpieczeństwo instalacji.
