Izolator dystansowy poliamidowy H50-M10 HEX36 MID5010H36 | MID5010H36 Morek

Opis i Kluczowe Cechy

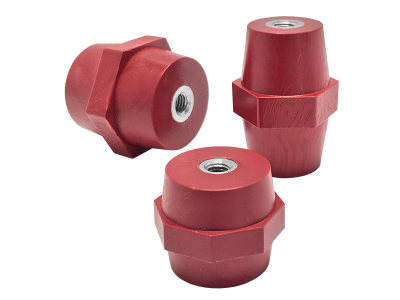

Izolator dystansowy poliamidowy H50-M10 HEX36 (symbol MID5010H36) to element montażowy wykonany z wysokiej jakości poliamidu, wzmacnianego włóknem szklanym. Charakteryzuje się wyjątkową odpornością mechaniczną i elektryczną, dzięki czemu stanowi niezawodne rozwiązanie do separacji potencjałów w instalacjach elektrycznych. Gwint M10 z wkładką stalową ocynkowaną oraz sześciokątny pierścień o szerokości 36 mm ułatwiają precyzyjny montaż przy użyciu standardowych narzędzi. Izolator gwarantuje stabilność termiczną w zakresie od -40°C do +130°C.

• Materiał poliamidowy z 20% włóknem szklanym: Zapewnia wysoką wytrzymałość mechaniczną, odporność na korozję, naprężenia oraz stabilność wymiarową w szerokim zakresie temperatur.
• Gwint M10 z wkładką stalową ocynkowaną: Gwarantuje pewny montaż i długotrwałe połączenie bez ryzyka obluzowania się.
• Sześciokąt HEX36: Umożliwia stabilne mocowanie przy użyciu klucza płaskiego lub nasadowego, eliminując potrzebę stosowania specjalistycznych narzędzi.
• Temperatura pracy -40°C do +130°C: Odporny na ekstremalne warunki termiczne, co pozwala na stosowanie w różnorodnych środowiskach przemysłowych i zewnętrznych.
• Kolor czerwony RAL 3002: Ułatwia identyfikację w rozdzielnicach i szafach sterowniczych, zgodnie z normami oznakowania.

Zgodność z Normami

Izolator spełnia restrykcyjne wymagania norm europejskich dotyczących izolacji elektrycznej i odporności termicznej. Zgodny z dyrektywami Unii Europejskiej, posiada deklarację zgodności CE. Odporność na łuk elektryczny powyżej 180 s (norma ASTM D-495) oraz samogasnący stopień UL94 V0 potwierdzają najwyższe standardy bezpieczeństwa.

Zastosowanie

Izolator dystansowy H50-M10 HEX36 znajduje zastosowanie w instalacjach wymagających separacji potencjałów, stabilizacji elementów oraz zabezpieczenia przed zwarciem.

• Mocowanie szyn zbiorczych i aparatów modułowych w rozdzielnicach niskiego napięcia.
• Separacja przewodów i terminali w szafach sterowniczych i pulpitach operatorskich.
• Stabilizacja elementów konstrukcyjnych w maszynach przemysłowych.
• Wykorzystanie jako dystans w układach elektroenergetycznych wymagających wysokiej odporności na warunki środowiskowe.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy upewnić się, że instalacja jest całkowicie odłączona od napięcia. Gwint M10 należy dokręcać przy użyciu odpowiedniego momentu, aby zapewnić stabilne połączenie bez uszkodzenia izolatora. Zaleca się stosowanie podkładki rozkładanej w celu zwiększenia powierzchni styku i redukcji naprężeń. Izolator nie wymaga konserwacji, jednak zaleca się okresowe sprawdzanie stanu połączeń śrubowych w ramach przeglądów instalacji.

FAQ

• Czy izolator może być stosowany na zewnątrz? Tak, dzięki odporności na zakres temperatur od -40°C do +130°C oraz wysokiej stabilności materiałowej, izolator nadaje się do stosowania w warunkach zewnętrznych, pod warunkiem ochrony przed bezpośrednim działaniem czynników atmosferycznych (np. deszcz, promieniowanie UV).
• Jaki jest zalecany moment dokręcania gwintu M10? Dokładna wartość momentu nie została podana w danych produktu. Zaleca się stosowanie się do zaleceń producenta aparatury, w której izolator jest montowany, lub standardowych wartości dla gwintów M10 w instalacjach elektrycznych (zazwyczaj 20-30 Nm).
• Czy izolator posiada atest ogniowy UL94 V0? Tak, produkt spełnia wymagania normy UL94 V0, co oznacza samogasnący charakter materiału w przypadku kontaktu z otwartym ogniem.
