Izolator dystansowy poliamidowy H35-M8 HEX32 MID3508H32 | MID3508H32 Morek

Opis i Kluczowe Cechy

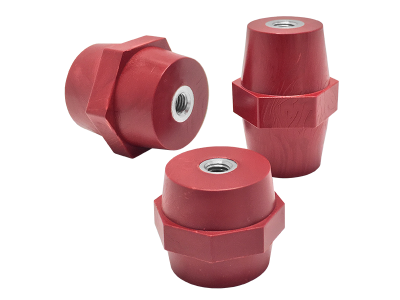

Izolator dystansowy poliamidowy MID3508H32 (symbol 35.08) to element montażowy wykonany z poliamidu wzmocnionego włóknem szklanym, zaprojektowany do utrzymywania bezpiecznej odległości między przewodami i elementami metalowymi w instalacjach elektrycznych. Charakteryzuje się sześciokątnym pierścieniem HEX32 ułatwiającym montaż kluczem płaskim lub nasadowym.

• Materiał poliamidowy z 20% włóknem szklanym: Zapewnia wysoką wytrzymałość mechaniczną, odporność na korozję, wysokie temperatury (od -40°C do +130°C) oraz naprężenia elektryczne i mechaniczne.
• Sześciokątny pierścień HEX32: Umożliwia pewne i szybkie mocowanie przy użyciu standardowych narzędzi montażowych (klucz 8 mm).
• Kolor czerwony RAL 3002: Łatwa identyfikacja w instalacjach i rozdzielnicach, zgodna z typowymi schematami kolorystycznymi w elektrotechnice.
• Stopień samogaszenia UL94-V0: Minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku zwarcia lub przegrzania.
• Odporność na łuk elektryczny >180 s (ASTM D-495): Wysoka odporność na wyładowania łukowe, kluczowa dla bezpieczeństwa instalacji.

Zgodność z Normami

Izolator spełnia wymagania norm europejskich dotyczących materiałów izolacyjnych w elektrotechnice. Posiada deklarację zgodności CE oraz certyfikację UL94-V0 dla samogaszenia. Dostosowany do pracy w środowiskach o podwyższonej temperaturze oraz narażonych na naprężenia mechaniczne.

Zastosowanie

Izolator dystansowy MID3508H32 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających utrzymania bezpiecznych odstępów izolacyjnych między elementami przewodzącymi.

• Mocowanie przewodów i szyn prądowych w rozdzielnicach niskiego napięcia.
• Wsporniki izolacyjne w szafach sterowniczych i tablicach elektrycznych.
• Elementy dystansowe w systemach automatyki przemysłowej.
• Montaż w środowiskach o podwyższonej temperaturze lub wilgotności (w zakresie parametrów pracy).

Wskazówki Montażowe

Montaż powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia. Izolator należy zamocować w otworze montażowym, a następnie wkręcić wkładkę gwintowaną (M8) z odpowiednim momentem dokręcania, aby zapewnić pewne mocowanie bez uszkodzenia materiału izolatorki. Unikać nadmiernego dokręcania, które mogłoby prowadzić do pęknięcia pierścienia izolacyjnego. Dobór ilości izolatorów zależy od obciążenia mechanicznego i wymaganych odstępów izolacyjnych – należy stosować się do dokumentacji projektowej.

FAQ

• Jaka jest maksymalna temperatura pracy izolatora? Izolator MID3508H32 pracuje w zakresie temperatur od -40°C do +130°C, co pozwala na zastosowanie w wielu środowiskach przemysłowych.
• Czy izolator nadaje się do zastosowań zewnętrznych? Ze względu na brak określenia stopnia ochrony IP, zaleca się stosowanie w suchych pomieszczeniach lub osłoniętych miejscach. Do zastosowań zewnętrznych należy wybrać izolatory z odpowiednią ochroną przeciwpyłową i przeciwwodną.
• Jakie narzędzia są potrzebne do montażu? Do montażu izolatora MID3508H32 wymagany jest klucz płaski lub nasadowy o rozmiarze 8 mm (odpowiedni do pierścienia HEX32) oraz wkrętak do wkładki gwintowanej M8.
