Izolator dystansowy poliamidowy H25-M5 HEX19 MID2505H19 | MID2505H19 Morek

Opis i Kluczowe Cechy

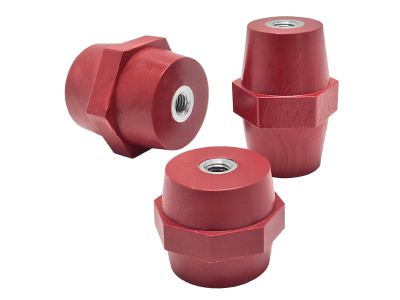

Izolator dystansowy poliamidowy H25-M5 HEX19 (symbol MID2505H19) w kolorze czerwonym RAL3002 to element montażowy zapewniający utrzymanie odpowiedniego odstępu między przewodami lub elementami instalacji. Wykonany z wysokiej jakości poliamidu wzmocnionego włóknem szklanym, charakteryzuje się wyjątkowymi parametrami mechanicznymi i elektrycznymi.

• Wkładka gwintowana M5 ze stali ocynkowanej: Umożliwia szybki i pewny montaż za pomocą standardowych narzędzi, bez ryzyka korozji połączenia.
• Sześciokątny pierścień (HEX19): Ułatwia dokręcanie kluczem, zapewniając stabilne osadzenie izolatora w aplikacji.
• Wysoka odporność termiczna (-40°C do +130°C): Zachowuje właściwości izolacyjne w szerokim zakresie temperatur – od mrozów po wysokie obciążenia termiczne.
• Samogasnący UL94 V0: Zapewnia ochronę przeciwpożarową – materiał nie podtrzymuje płomienia i nie emituje toksycznych gazów.
• Kolor czerwony RAL3002: Ułatwia identyfikację i grupowanie elementów w rozdzielnicach oraz szafach sterowniczych.

Zgodność z Normami

Izolator spełnia wymagania norm dotyczących materiałów izolacyjnych w urządzeniach elektrycznych, w tym normy UL94 dotyczące palności oraz standardy odporności na naprężenia elektryczne i mechaniczne. Posiada deklarację zgodności CE.

Zastosowanie

Izolator dystansowy H25-M5 HEX19 znajduje zastosowanie w instalacjach elektrycznych wymagających utrzymania odpowiednich odstępów izolacyjnych między przewodami lub komponentami.

• Montaż w rozdzielnicach niskiego i średniego napięcia – utrzymanie odstępów pomiędzy szynami zbiorczymi, przewodami a obudową.
• Izolacja elementów mechanicznych w szafach sterowniczych i pulpitach operatorskich.
• Wykorzystanie jako podpora dla kabli i przewodów w miejscach narażonych na wibracje.
• Zastosowania w maszynach i urządzeniach przemysłowych wymagających trwałej izolacji elektrycznej i mechanicznej.

Wskazówki Montażowe

Montaż izolatora należy przeprowadzić po odłączeniu napięcia w obwodzie. Izolator należy wkręcić w odpowiednio przygotowany otwór (np. w płycie montażowej lub konstrukcji nośnej) używając wkładki M5. Zaleca się stosowanie odpowiedniego momentu dokręcania zgodnie z dokumentacją techniczną. Unikać nadmiernego dokręcania, aby nie uszkodzić gwintu. W przypadku aplikacji narażonych na silne wibracje zaleca się dodatkowe zabezpieczenie połączenia (np. poprzez użycie podkładki sprężystej).

FAQ

• Jaki jest zakres temperatur pracy izolatora? Izolator zachowuje właściwości w zakresie od -40°C do +130°C, co pozwala na stosowanie go w ekstremalnych warunkach środowiskowych.
• Czy izolator posiada oznaczenie UL94 V0? Tak, materiał izolatora posiada klasyfikację UL94 V0, co oznacza, że jest samogasnący i nie podtrzymuje płomienia.
• Do jakich napięć można stosować ten izolator? Dokładny zakres napięć nie został podany w danych produktu. Izolator przeznaczony jest do zastosowań w instalacjach elektrycznych zgodnie z obowiązującymi normami i dokumentacją techniczną.
