Izolator do szyny Cu, 3-polowy, do 1700A, rozstaw 100-185mm, ZX522 | 2CPX067909R9999 ABB

Alternatywny kod produktu: 2CPX067909R9999

Opis i Kluczowe Cechy

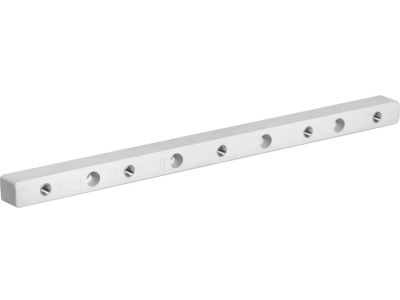

Izolator do szyny miedzianej Cu w konfiguracji 3-polowej (symbol 2CPX067909R9999) to element stosowany w rozdzielnicach wysokoprądowych o maksymalnym obciążeniu do **1700A**. Zaprojektowany do montażu na szynach o rozstawie od **100 do 185 mm**, zapewnia trwałe i bezpieczne izolowanie poszczególnych faz. Wykorzystywany w instalacjach przemysłowych, energetycznych oraz w szafach głównych niskiego napięcia.

• Konfiguracja 3-polowa: Izoluje wszystkie trzy fazy szyny Cu, zapobiegając zwarciom między przewodami fazowymi.
• Maksymalne obciążenie 1700A: Przeznaczony do pracy w układach o wysokim natężeniu prądu, zapewniając stabilność termiczną i mechaniczną.
• Zakres rozstawu szyn 100–185 mm: Uniwersalny montaż w rozdzielnicach o standardowych odstępach między szynami.
• Wytrzymały materiał izolacyjny: Odporny na wysokie temperatury i środowisko elektroinstalacyjne, gwarantujący długotrwałą pracę bez degradacji.
• Łatwy montaż: Prosta konstrukcja z uchwytami mocującymi, umożliwiająca szybki i pewny montaż bez dodatkowych narzędzi.

Zgodność z Normami

Izolator spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i sterowniczej, w tym normy **PN-EN 61439-1** i **PN-EN 60695-11-10**. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z dyrektywami UE.

Zastosowanie

Izolator 3-polowy do szyny Cu znajduje zastosowanie w miejscach wymagających separacji elektrycznej szyn fazowych w układach wysokoprądowych.

• Rozdzielnice główne niskiego napięcia w instalacjach przemysłowych.
• Szafy sterownicze w energetyce i zakładach produkcyjnych.
• Układy zasilania o wysokim obciążeniu (np. piece indukcyjne, napędy silników).
• Inne aplikacje wymagające izolacji szyn Cu w środowisku o podwyższonych wymaganiach termicznych.

Wskazówki Montażowe

Montaż izolatora powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Izolator należy zamontować na szynie Cu, zachowując zalecany rozstaw między fazami (od 100 do 185 mm). Upewnić się, że połączenia są dokręcone zgodnie z wymaganiami producenta (moment dokręcania wg dokumentacji technicznej). Po montażu sprawdzić stabilność mechaniczną i brak luzów. Izolator nie może być stosowany jako element nośny – służy wyłącznie do izolacji elektrycznej.

FAQ

• Czy izolator jest odpowiedni do szyn aluminiowych? Izolator przeznaczony jest wyłącznie do szyn miedzianych (Cu). Do szyn aluminiowych wymagany jest dedykowany typ izolatora.
• Jaka jest maksymalna temperatura pracy izolatora? Izolator pracuje w zakresie temperatur zgodnym z normami PN-EN 61439-1, jednak dokładne dane temperaturowe nie zostały podane – zaleca się weryfikację w dokumentacji producenta.
• Czy izolator chroni przed zwarciem międzyfazowym? Tak, izolator separuje elektrycznie poszczególne fazy szyny Cu, zapobiegając zwarciom między przewodami fazowymi.
