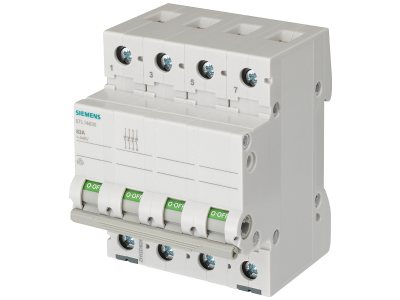

ISOLATOR 125A FP | 5TL1492-0 Siemens

Alternatywny kod produktu: 5TL14920

Opis i Kluczowe Cechy

Izolator Siemens 5TL1492-0 (ISOLATOR 125A FP) to rozłącznik izolacyjny i wyłącznik główny przeznaczony do montażu na szynie TH35. Prąd znamionowy 125 A umożliwia bezpieczne odłączanie obwodów zasilających o znacznym obciążeniu, minimalizując ryzyko przegrzania styków. Urządzenie należy do serii 5TL1, która wyróżnia się nowoczesnym wzornictwem doskonale integrującym się optycznie z wyłącznikami ochronnymi różnicowymi i nadmiarowo-prądowymi.

• Prąd znamionowy 125 A: Pozwala na bezpieczne wyłączanie obwodów o dużym poborze mocy, zapewniając długą żywotność styków.
• Funkcja rozłącznika izolacyjnego (EN 60947-1): Gwarantuje widoczną przerwę izolacyjną, kluczową dla bezpieczeństwa podczas prac serwisowych.
• Zastosowanie jako wyłącznik główny (EN 60204-1): Spełnia wymagania norm maszynowych do odłączania całej instalacji, np. w awaryjnym wyłączeniu.
• Wskaźnik stanu wyłącznika: Wyraźnie widoczny z przodu, umożliwia szybką identyfikację pozycji ON/OFF bez dotykania urządzenia.
• Beznarzędziowe zdejmowanie z szyny DIN: Dzięki wygodnej obsłudze suwakowej montaż i demontaż są szybkie i nie wymagają użycia narzędzi.
• Ochrona reach-round i przed dotykiem: Zwiększa bezpieczeństwo instalatora i użytkownika, chroniąc przed przypadkowym kontaktem z elementami pod napięciem.

Zgodność z Normami

Izolator 5TL1492-0 jest zgodny z wymaganiami norm EN 60947-1 (rozłączniki izolacyjne) oraz EN 60204-1 (wyłączniki główne w maszynach). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi europejskimi regulacjami bezpieczeństwa.

Zastosowanie

Izolator Siemens dedykowany jest do bezpiecznego odłączania obwodów w instalacjach przemysłowych, komercyjnych i infrastrukturalnych. Sprawdza się zarówno w nowych projektach, jak i modernizacjach rozdzielnic.

• Rozłącznik izolacyjny w szafach sterowniczych i rozdzielnicach głównych.
• Wyłącznik główny maszyn i urządzeń zgodnie z normą EN 60204-1.
• Odłącznik obwodów silnikowych, oświetleniowych i grzewczych o prądzie do 125 A.
• Element zabezpieczający w systemach automatyki budynkowej przy modernizacji instalacji.

Wskazówki Montażowe

Montaż izolatora może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Przed pierwszym załączeniem sprawdzić poprawność połączeń oraz stan wskaźnika.

FAQ

• Czy izolator może być stosowany jako wyłącznik awaryjny? Tak, urządzenie spełnia wymagania normy EN 60204-1 dla wyłącznika głównego, co umożliwia jego zastosowanie do odłączania awaryjnego w maszynach.
• Jaki jest stopień ochrony izolatora? Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 (ochrona przed palcami). Dokładne dane należy sprawdzić w karcie katalogowej producenta.
• Jak sprawdzić stan łącza izolatora? Wbudowany wskaźnik stanu (czerwony/zielony) informuje o pozycji – ON (zwarty) lub OFF (otwarty). Wskaźnik jest wyraźnie widoczny na froncie urządzenia.
