ISFT100N 3P | LV480750 Schneider Electric

Opis i Kluczowe Cechy

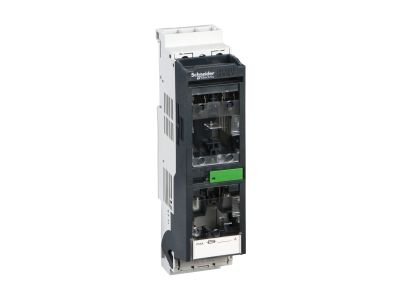

Rozłącznik bezpiecznikowy FuPacT ISFT100N (symbol LV480750) to 3-polowe urządzenie przeznaczone do montażu na płycie montażowej. Znamionowy prąd roboczy 100 A przy 690 VAC dla kategorii użytkowania AC21B oraz 100 A przy 500 VAC dla AC22B zapewnia niezawodną pracę w obwodach o znacznym obciążeniu. Obwód zasilający podłącza się za pomocą złącza haczykowego do szynoprzewodu 60 mm, co ułatwia okablowanie w rozdzielnicach przemysłowych.

• Prąd znamionowy 100 A: bezpieczna obsługa obwodów o dużym obciążeniu bez ryzyka przegrzania styków.
• Napięcie 690 VAC (AC21B) / 500 VAC (AC22B): wysoka ciągłość zasilania w instalacjach przemysłowych i rozdzielnicach głównych.
• 3-polowy (3P): rozłączanie wszystkich faz w jednym urządzeniu dla pełnej izolacji obwodu.
• Typ bezpiecznika DIN NH000: łatwa wymiana wkładek bezpiecznikowych w standardzie przemysłowym.
• Złącze haczykowe do szynoprzewodu 60 mm: szybki i pewny montaż bez dodatkowych narzędzi.

Zgodność z Normami

Rozłącznik spełnia wymagania norm IEC 60947-1 oraz IEC 60947-3. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Rozłącznik bezpiecznikowy FuPacT ISFT100N dedykowany jest do stosowania w rozdzielnicach głównych oraz tablicach przemysłowych jako główne zabezpieczenie przeciążeniowe i zwarciowe.

• Zabezpieczenie obwodów dystrybucji energii elektrycznej w budynkach przemysłowych i komercyjnych.
• Odcinanie zasilania dla celów konserwacji i serwisu – bezpieczne rozłączenie wszystkich trzech faz.
• Współpraca z wkładkami bezpiecznikowymi NH000 w układach o prądzie do 100 A.
• Instalacje wymagające montażu na płycie montażowej z przyłączem do szynoprzewodu 60 mm.

Wskazówki Montażowe

Montaż urządzenia mogą przeprowadzać wyłącznie wykwalifikowani elektrycy z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na płycie montażowej – nie wymaga szyny DIN. Obwód zasilający podłączaj za pomocą złącza haczykowego do szynoprzewodu 60 mm. Przekrój przewodów dobierz do prądu znamionowego 100 A. Moment dokręcania połączeń śrubowych stosuj zgodnie z dokumentacją producenta.

FAQ

• Jaki typ bezpiecznika stosuje się w tym rozłączniku? Urządzenie jest przystosowane do wkładek bezpiecznikowych w standardzie DIN NH000.
• Czy rozłącznik można zamontować na szynie DIN? Nie, model ISFT100N przeznaczony jest wyłącznie do montażu na płycie montażowej. Do montażu na szynie dedykowane są inne warianty serii FuPacT.
• Jakie są kategorie użytkowania? Produkt posiada znamionowy prąd roboczy 100 A przy 690 VAC dla kategorii AC21B (obciążenia rezystancyjne) oraz 100 A przy 500 VAC dla kategorii AC22B (obciążenia mieszane).
