Interfejs napięciowy, TeSys Island | TPRVM001 Schneider Electric

Opis i Kluczowe Cechy

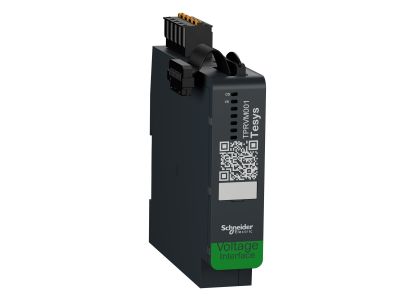

Moduł interfejsu napięciowego TeSys Island o numerze katalogowym TPRVM001 to zaawansowany komponent systemu zarządzania obciążeniami od Schneider Electric. Urządzenie zostało zaprojektowane do precyzyjnego monitorowania parametrów sieci zasilającej w szerokim zakresie napięciowym od 100 V do 690 V AC przy częstotliwości od 47 Hz do 63 Hz. Jest to element niezbędny w każdej konfiguracji wyspy TeSys Island – niezależnie od liczby zastosowanych avatarów cyfrowych, wymagany jest dokładnie jeden moduł TPRVM001 na całą strukturę.

• Kompleksowa analityka energetyczna: Moduł dostarcza kluczowe dane pomiarowe niezbędne do obliczeń mocy czynnej oraz biernej, a także całkowitego zużycia energii.
• Precyzja pomiarowa: Urządzenie oblicza wartości skuteczne RMS oraz monitoruje sekwencję faz, co pozwala na wczesne wykrywanie nieprawidłowości w zasilaniu.
• Wysoka dokładność: Zakres pomiaru napięcia charakteryzuje się błędem na poziomie zaledwie +/- 5%, natomiast częstotliwość fazowa mierzona jest z dokładnością +/- 1 Hz.
• Cyberbezpieczeństwo: Posiada certyfikat Achilles na poziomie 2, co gwarantuje odporność na cyberzagrożenia w nowoczesnych sieciach przemysłowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co potwierdzają liczne certyfikaty i deklaracje zgodności. Moduł jest zgodny z normami IEC, UL, CSA, CCC oraz EAC, co umożliwia jego stosowanie w projektach realizowanych na rynkach globalnych. Dodatkowo, jako produkt z etykietą Green Premium, spełnia wymogi dyrektyw RoHS oraz rozporządzenia REACh, co świadczy o dbałości producenta o minimalizację wpływu na środowisko naturalne i transparentność w zakresie składu chemicznego komponentów.

Zastosowanie

Interfejs napięciowy TPRVM001 znajduje zastosowanie w inteligentnych systemach sterowania silnikami i rozdzielnicach niskiego napięcia. Jest idealnym rozwiązaniem dla systemów jednofazowych oraz trójfazowych, gdzie wymagany jest ciągły monitoring jakości energii. Dzięki integracji z ekosystemem TeSys Island, moduł ten wspiera predykcyjne utrzymanie ruchu, pozwalając na optymalizację zużycia energii w zakładach przemysłowych, centrach danych oraz infrastrukturze krytycznej.

Wskazówki Montażowe

Montaż modułu TPRVM001 jest intuicyjny i odbywa się na standardowej szynie DIN (35 mm). Urządzenie należy umieścić wewnątrz wyspy TeSys Island zgodnie z topologią systemu. Podczas instalacji należy zwrócić szczególną uwagę na poprawne podłączenie przewodów pomiarowych do zacisków napięciowych, dbając o odpowiedni moment dokręcania, co zapobiega powstawaniu rezystancji przejścia i przegrzewaniu się styków. Moduł komunikuje się z pozostałymi elementami wyspy poprzez magistralę wewnętrzną, co eliminuje konieczność skomplikowanego okablowania sterowniczego.

FAQ

• Czy moduł TPRVM001 jest wymagany w każdej wyspie TeSys Island? Tak, niezależnie od liczby i rodzaju skonfigurowanych avatarów, każda wyspa musi posiadać jeden moduł interfejsu napięciowego do poprawnego działania funkcji pomiarowych.
• Jakie parametry sieci monitoruje to urządzenie? Moduł mierzy napięcie (100-690V), częstotliwość (47-63Hz), sekwencję faz oraz dostarcza dane do obliczeń mocy czynnej, biernej i wartości RMS.
• Czy urządzenie wspiera systemy jednofazowe? Tak, interfejs jest przystosowany do pracy zarówno w układach jednofazowych, jak i trójfazowych.
• Co oznacza certyfikat Achilles Level 2? Jest to potwierdzenie wysokiego poziomu bezpieczeństwa cyfrowego urządzenia, chroniące system przed nieautoryzowanym dostępem i atakami sieciowymi.
