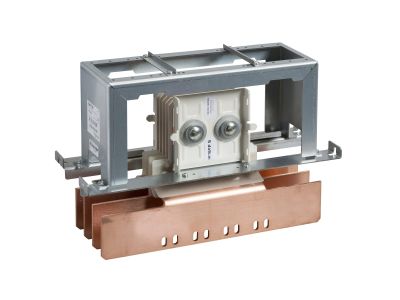

Interfejs do podłączenia szynoprzewody 1600A 4P PrismaSet | LVS04704 Schneider Electric

Opis i Kluczowe Cechy

Interfejs do podłączenia szynoprzewody 1600A 4-biegunowy PrismaSet to element systemowy dedykowany do rozdzielnic elektrycznych niskiego napięcia. Zapewnia pewny i bezpieczny styk elektryczny między szynoprzewodami a aparaturą modułową, umożliwiając szybki montaż i rozbudowę instalacji. Konstrukcja 4-biegunowa (L1, L2, L3, N) gwarantuje poprawną dystrybucję prądu w układach trójfazowych z neutralnym.

• Prąd znamionowy 1600A: Pewna transmisja wysokich prądów przy zachowaniu stabilności termicznej – kluczowy dla głównych szyn zbiorczych w rozdzielnicach.
• 4-biegunowa budowa (L1, L2, L3, N): Zapewnia kompletne połączenie obwodu trójfazowego z neutralnym, zgodnie z wymaganiami instalacji przemysłowych i budynków użyteczności publicznej.
• Szybki montaż w systemie PrismaSet: Dopasowana konstrukcja umożliwia bezpośrednie wpięcie w szynoprzewody bez konieczności dodatkowych adapterów.
• Pełna kompatybilność z aparaturą modułową: Umożliwia integrację z wyłącznikami, stycznikami i innymi modułami w rozdzielnicy.
• Wytrzymałe materiały konstrukcyjne: Odpowiednia wytrzymałość mechaniczna i odporność na temperatury pracy w normalnych warunkach instalacyjnych.

Zgodność z Normami

Interfejs spełnia wymogi norm europejskich dotyczących aparatury rozdzielczej niskiego napięcia, w tym PN-EN 61439-1 i PN-EN 61439-2. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada oznaczenie CE.

Zastosowanie

Interfejs PrismaSet 1600A 4P przeznaczony jest do stosowania w rozdzielnicach elektrycznych niskiego napięcia, szczególnie w systemach wymagających wysokiej obciążalności prądowej.

• Główne szyny zbiorcze w rozdzielnicach przemysłowych i budynków użyteczności publicznej.
• Dystrybucja energii w układach trójfazowych z neutralnym – centrale wentylacyjne, agregaty prądotwórcze, zasilanie maszyn.
• Montaż w systemie PrismaSet firmy Schneider Electric – ułatwiona integracja z aparaturą modułową tej marki (wg specyfikacji systemowej).
• Rozbudowa istniejących instalacji o dodatkowe obwody przy zachowaniu wysokiej niezawodności połączeń.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Przed montażem należy zweryfikować kompatybilność mechaniczna i elektryczną z istniejącym systemem szynoprzewodów. Interfejs należy dopasować do szynoprzewodu, a następnie dokręcić śruby mocujące z odpowiednim momentem obrotowym (zgodnie z dokumentacją techniczną systemu PrismaSet). Po montażu przeprowadzić kontrolę wizualną i pomiar rezystancji połączenia. W przypadku pracy w rozdzielnicach o podwyższonej temperaturze otoczenia, zapewnić odpowiednią wentylację.

FAQ

• Czy interfejs można stosować z innymi systemami szynoprzewodów niż PrismaSet? Interfejs jest dedykowany do systemu PrismaSet firmy Schneider Electric. Jego zastosowanie z innymi systemami może wymagać dodatkowych adapterów i nie gwarantuje pełnej zgodności mechanicznej i elektrycznej.
• Jaki jest maksymalny prąd ciągły, jaki może przenosić interfejs? Maksymalny prąd znamionowy wynosi 1600A – wartość ta wynika z konstrukcji i materiałów użytych do produkcji.
• Czy interfejs posiada zabezpieczenie przeciwporażeniowe? Interfejs sam w sobie nie stanowi izolacji ochronnej. Bezpieczeństwo przeciwporażeniowe zapewniają odpowiednio zaprojektowana obudowa rozdzielnicy i prawidłowy montaż zgodnie z normami.
