Interfejs ATyS D20 | 95992020 Socomec

Opis i Kluczowe Cechy

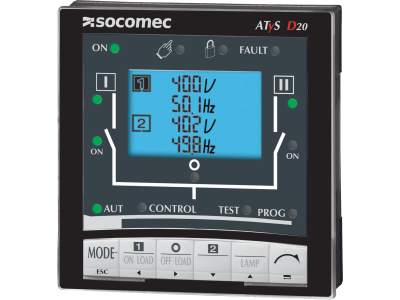

Interfejs ATyS D20 marki Socomec to zaawansowany panel zdalnego sterowania i wizualizacji, zaprojektowany z myślą o profesjonalnych systemach przełączania zasilania. Urządzenie umożliwia pełne przeniesienie funkcjonalności lokalnej klawiatury przełącznika ATyS na drzwi rozdzielnicy, co znacząco podnosi bezpieczeństwo i komfort obsługi. Wyposażony w czytelny wyświetlacz oraz klawiaturę pomocniczą, model D20 oferuje znacznie szerszy zakres możliwości niż podstawowy model D10, pozwalając na pełną konfigurację i monitorowanie parametrów pracy bez konieczności otwierania obudowy rozdzielnicy.

• Zdalna kontrola: Pełne odmiejscowienie lokalnej klawiatury przełącznika, umożliwiające dostęp do wszystkich funkcji sterujących.
• Wizualizacja stanu: Precyzyjne wyświetlanie informacji o dostępności sieci zasilających oraz aktualnej pozycji przełącznika.
• Zasilanie systemowe: Interfejs pobiera energię bezpośrednio z przełącznika ATyS, co eliminuje potrzebę stosowania dodatkowych zasilaczy zewnętrznych.
• Komunikacja RJ45: Połączenie realizowane za pomocą standardowego kabla z wtyczkami RJ45, co gwarantuje pewność styku i łatwość instalacji.
• Stopień ochrony: Obudowa o stopniu ochrony IP21 zapewnia odpowiednie zabezpieczenie przed ciałami obcymi i kroplami wody wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami przemysłowymi firmy Socomec, co gwarantuje pełną kompatybilność z rodziną przełączników ATyS. Urządzenie spełnia wymagania dotyczące kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa użytkowania w instalacjach niskiego napięcia, co jest kluczowe dla zachowania ciągłości zasilania w obiektach o krytycznym znaczeniu.

Zastosowanie

Interfejs ATyS D20 znajduje zastosowanie wszędzie tam, gdzie wymagany jest szybki i bezpieczny dostęp do parametrów przełącznika zasilania bez ingerencji wewnątrz szafy sterowniczej. Jest idealnym rozwiązaniem dla:

• Rozdzielnic głównych w budynkach użyteczności publicznej i przemysłowej.
• Systemów automatyki SZR (Samoczynne Załączanie Rezerwy).
• Centrów danych (Data Centers), gdzie kluczowy jest stały monitoring stanu zasilania.
• Służby utrzymania ruchu, wymagającej szybkiej diagnostyki stanu sieci na elewacji szafy.

Wskazówki Montażowe

Montaż interfejsu ATyS D20 jest intuicyjny, jednak wymaga zachowania określonych reżimów technicznych:

• Miejsce montażu: Urządzenie przeznaczone jest do montażu tablicowego na drzwiach rozdzielnicy.
• Okablowanie: Do połączenia należy wykorzystać dedykowany kabel z wtyczkami RJ45. Należy pamiętać, że maksymalna dopuszczalna odległość między przełącznikiem a interfejsem wynosi 3 metry.
• Podłączenie: Dzięki zasilaniu bezpośrednio z urządzenia nadrzędnego, instalacja ogranicza się do wpięcia przewodu komunikacyjnego, co minimalizuje ryzyko błędów montażowych.

FAQ

1. Czym różni się model ATyS D20 od modelu D10?
Model D20, w przeciwieństwie do D10, posiada wbudowany wyświetlacz oraz pełną klawiaturę pomocniczą, co pozwala na pełną konfigurację urządzenia, a nie tylko podgląd stanu pozycji i dostępności sieci.

2. Czy interfejs wymaga zewnętrznego zasilacza 24V DC?
Nie, interfejs ATyS D20 jest zasilany bezpośrednio z przełącznika ATyS za pomocą kabla RJ45.

3. Czy mogę zamontować interfejs w odległości 5 metrów od przełącznika?
Producent określa maksymalną odległość połączenia na 3 metry, aby zapewnić stabilną komunikację i zasilanie urządzenia. Przekroczenie tej odległości nie jest zalecane.
