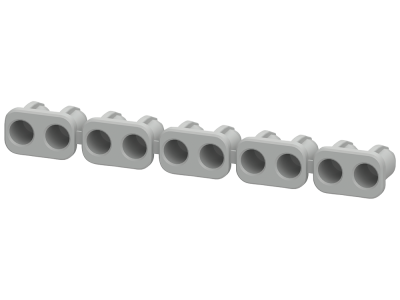

Komplet zatyczek izolowanych do 5 par zacisków przyłącz., na każdy stycznik niezbędne 2 kpl zatyczek | 3RT1916-4JA02 Siemens

Alternatywny kod produktu: 3RT19164JA02

Opis i Kluczowe Cechy

Komplet zatyczek izolowanych 3RT1916-4JA02 przeznaczony jest do zabezpieczania wolnych par zacisków przyłączeniowych w stycznikach modułowych i łącznikach pomocniczych. Każdy zestaw składa się z zatyczek dla 5 par zacisków, a na jeden stycznik niezbędne są 2 komplety. Produkt należy do modułowego systemu SIRIUS, co gwarantuje pełną kompatybilność i łatwość montażu.

• Dedykowane do styczników 3RT2.2, 3RT2.3, 3RT2.4, 3RT1 oraz łączników pomocniczych 3RH29: idealne dopasowanie geometryczne i pewne osadzenie bez ryzyka luzowania.
• Możliwość odcinania parami: pozwala dopasować liczbę zatyczek do faktycznie nieużywanych zacisków, oszczędzając materiał i czas.
• Ilość 20 kompletów w opakowaniu: praktyczne rozwiązanie dla instalatorów – wystarcza na zabezpieczenie kilku styczników w jednym zamówieniu.
• Izolacja obwodów pomocniczych i sterowniczych: zapobiega przypadkowemu zwarciu oraz zabezpiecza przed dotykiem części pod napięciem podczas prac serwisowych.

Zgodność z Normami

Zatyczki izolowane 3RT1916-4JA02 są elementem systemu SIRIUS, który spełnia wymagania obowiązujących norm europejskich. Produkt posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach zgodnych z dyrektywami niskonapięciowymi oraz kompatybilności elektromagnetycznej.

Zastosowanie

Komplet zatyczek znajduje zastosowanie wszędzie tam, gdzie w stycznikach lub łącznikach pomocniczych pozostają niepodłączone pary zacisków – ich zaślepienie zwiększa bezpieczeństwo i niezawodność instalacji.

• Zabezpieczenie wolnych zacisków w stycznikach silnikowych serii 3RT1, 3RT2 w szafach sterowniczych i rozdzielnicach.
• Izolacja nieużywanych przyłączy w łącznikach pomocniczych 3RH29 w układach automatyki i sterowania.
• Ochrona przed przypadkowym zwarciem podczas konserwacji lub rozbudowy instalacji – łatwe zidentyfikowanie wolnych zacisków.
• Standardowe wyposażenie do styczników w systemie SIRIUS, ułatwiające utrzymanie czystości i porządku w polu zaciskowym.

Wskazówki Montażowe

Montaż zatyczek izolowanych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Każdą zatyczkę wcisnąć na nieużywaną parę zacisków aż do zatrzaśnięcia – w razie potrzeby można odciąć zbędne pary. Do demontażu użyć płaskiego śrubokrętu, delikatnie podważając zatyczkę. Styczniki montowane są na szynie TH35 (DIN), a moment dokręcania śrub oraz przekrój przewodów należy dobierać zgodnie z dokumentacją producenta styczników.

FAQ

• Czy zatyczki nadają się do styczników innych producentów? Są dedykowane wyłącznie do styczników i łączników pomocniczych serii 3RT1, 3RT2.2-2.4 oraz 3RH29 firmy Siemens. Nie gwarantujemy pasowania do innych urządzeń.
• Ile kompletów potrzeba na jeden stycznik? Na każdy stycznik niezbędne są 2 komplety zatyczek (łącznie 10 par zacisków). W opakowaniu znajduje się 20 kompletów, co wystarcza na zabezpieczenie 10 styczników.
• Czy zatyczki można montować na zaciskach obwodu głównego? Przeznaczone są wyłącznie do obwodów pomocniczych i sterowniczych. Zaciski główne styczników zwykle mają inną geometrię i wymagają odrębnych zaślepek.
