Stycznik instalacyjny automatyka 0/1 z 4 zestykami zwiernymi, zestyk do AC 230V, 400V 25A | 5TT5030-8 Siemens

Alternatywny kod produktu: 5TT50308

Opis i Kluczowe Cechy

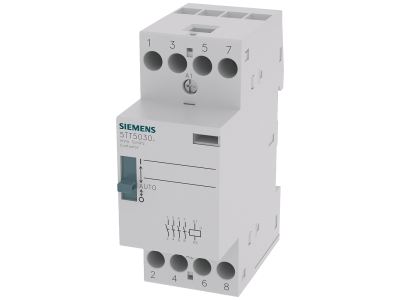

Stycznik instalacyjny Siemens model 5TT5030-8 to urządzenie automatyki 0/1 wyposażone w cztery zestyki zwierne (4NO), przeznaczone do pracy przy napięciu AC 230/400 V i prądzie znamionowym 25 A. Kompaktowa konstrukcja umożliwia montaż na szynie DIN w rozdzielnicach, co czyni go idealnym rozwiązaniem do niezawodnego przełączania obwodów w budownictwie mieszkaniowym, użytkowym oraz przemyśle.

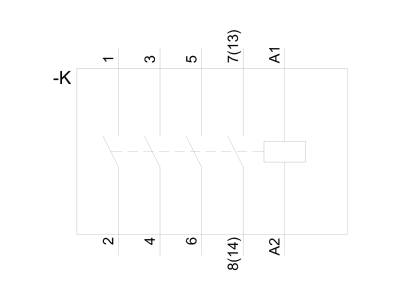

• Cztery zestyki zwierne (4NO): Umożliwiają jednoczesne sterowanie kilkoma niezależnymi obwodami, co redukuje liczbę potrzebnych styczników i upraszcza instalację.
• Prąd znamionowy 25 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie robocze AC 230/400 V: Zapewnia wszechstronność zastosowań – od typowych instalacji jednofazowych po trójfazowe odbiorniki przemysłowe.
• Automatyka 0/1 (bistabilna): Umożliwia sterowanie za pomocą krótkich impulsów napięcia, co pozwala na wygodne włączanie i wyłączanie bez ciągłego zasilania cewki.
• Bezpieczny montaż: Standardowa ochrona przed dotykiem i łatwy dostęp do zacisków przyspieszają instalację i zwiększają bezpieczeństwo pracy.

Zgodność z Normami

Stycznik Siemens 5TT5030-8 spełnia wymagania obowiązujących norm europejskich oraz standardów DIN, a także posiada certyfikat CE. Gwarantuje to wysoką jakość wykonania i bezpieczeństwo użytkowania w instalacjach elektrycznych.

Zastosowanie

Dzięki czterem zestykom zwiernym i prądowi 25 A stycznik sprawdza się w wielu scenariuszach automatyki budynkowej i przemysłowej:

• Sterowanie oświetleniem, ogrzewaniem elektrycznym, wentylacją oraz innymi odbiornikami w budynkach mieszkalnych i biurowych.
• Generowanie impulsów załączających/wyłączających dla większych styczników, przekaźników pośrednich lub wejść sterowników PLC.
• Sygnalizacja stanu urządzeń (np. włącz/wyłącz) w szafach sterowniczych i tablicach rozdzielczych.
• Automatyka budynkowa – integracja z systemami BMS, inteligentnym oświetleniem i zarządzaniem energią.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego obwodu. Pamiętaj o zachowaniu odstępów izolacyjnych i ochronie przed dotykiem.

FAQ

• Czy stycznik posiada podświetlenie? Nie, model 5TT5030-8 nie jest wyposażony w podświetlenie. Wizualne wskazanie stanu przełączenia można uzyskać przez zewnętrzną sygnalizację.
• Jaki jest stopień ochrony tego stycznika? Standardowo dla aparatury modułowej stosowanej w rozdzielnicach przyjmuje się stopień ochrony IP20 – chroni przed dotykiem palcem, ale nie jest odporny na wilgoć i kurz. Szczegółowe dane znajdują się w karcie katalogowej producenta.
• Czy styki pracują w trybie NO (normalnie otwarty)? Tak, wszystkie cztery zestyki są zwierne (normalnie otwarte). Oznacza to, że obwód jest rozwarty w stanie spoczynku, a zamyka się po podaniu sygnału sterującego.
