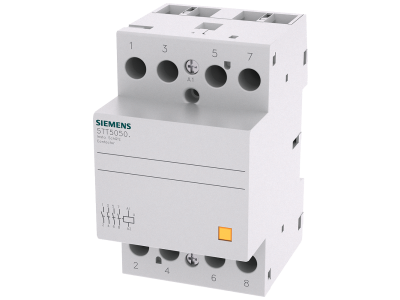

Stycznik instalacyjny z 4 zestykami zwiernymi, zestyk na AC 230 V, 400 V 63 A sterowanie AC 230 V | 5TT5050-0 Siemens

Alternatywny kod produktu: 5TT50500

Opis i Kluczowe Cechy

Stycznik instalacyjny Siemens 5TT5050-0 to urządzenie wyposażone w 4 zestyki zwierne (NO), przeznaczone do łączenia i rozłączania obwodów o napięciu do 400 V AC i prądzie do 63 A. Sterowanie odbywa się napięciem 230 V AC, co umożliwia bezpośrednie podłączenie do standardowej instalacji oświetleniowej lub sterowanie za pośrednictwem przekaźników i przełączników. Dzięki solidnej konstrukcji i prądowi znamionowemu 63 A stycznik sprawdza się w obwodach o znacznym obciążeniu, zapewniając niezawodne przełączanie bez ryzyka przegrzania styków. Aparat przeznaczony do montażu na szynie DIN TH35 w rozdzielnicach.

• 4 zestyki zwierne (NO): możliwość jednoczesnego sterowania czterema niezależnymi obwodami lub odbiornikami trójfazowymi bez konieczności stosowania dodatkowych styczników pomocniczych.
• Prąd 63 A: wysoka obciążalność prądowa pozwala na bezpieczne załączanie silników, grzałek, kondensatorów i innych odbiorników o dużym poborze mocy.
• Napięcie zestyku do 400 V AC: kompatybilność z instalacjami trójfazowymi 230/400 V; stycznik może pracować zarówno w obwodach jednofazowych (230 V), jak i międzyfazowych (400 V).
• Sterowanie 230 V AC: napięcie cewki zgodne z napięciem fazowym sieci – nie wymaga dedykowanego zasilacza; łatwe wysterowanie przez typowe łączniki i przyciski.
• Konstrukcja modułowa: kompaktowa obudowa do montażu na szynie TH35, co ułatwia integrację w rozdzielnicach budynkowych i przemysłowych.

Zgodność z Normami

Stycznik Siemens 5TT5050-0 został zaprojektowany i wyprodukowany zgodnie z wymaganiami obowiązujących norm europejskich. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie przeznaczone jest do stosowania w instalacjach niskiego napięcia, spełniając standardy jakości firmy Siemens.

Zastosowanie

Stycznik instalacyjny znajduje zastosowanie w budynkach mieszkalnych, użytkowych oraz w lekkim przemyśle, wszędzie tam, gdzie wymagane jest zdalne lub automatyczne przełączanie odbiorników o mocy do ok. 14 kW (przy 230 V) lub 24 kW (przy 400 V).

• Sterowanie silnikami elektrycznymi (wentylatory, pompy, kompresory) w systemach HVAC i instalacjach wodociągowych.
• Załączanie i wyłączanie odbiorników rezystancyjnych (grzałki, piece akumulacyjne, ogrzewanie podłogowe).
• Przełączanie obwodów oświetlenia w dużych halach, magazynach i budynkach użyteczności publicznej.
• Współpraca z przekaźnikami czasowymi, czujnikami zmierzchowymi lub sterownikami PLC w automatyce budynkowej.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego stycznika 63 A oraz obciążenia obwodu. Moment dokręcania śrub zacisków – zgodnie z dokumentacją techniczną producenta. Zaleca się stosowanie odpowiednich zabezpieczeń nadprądowych (wkładek bezpiecznikowych lub wyłączników) na zasilaniu cewki sterującej oraz obwodów głównych.

FAQ

• Jakie jest napięcie sterowania (cewki) stycznika 5TT5050-0? Napięcie cewki wynosi 230 V AC – można je podłączyć bezpośrednio do fazy i neutralnego (L/N) w instalacji jednofazowej.
• Czy stycznik posiada podświetlenie lub wskaźnik stanu? W danych katalogowych nie wskazano podświetlenia. Stycznik standardowo nie jest wyposażony w diodę sygnalizacyjną; stan załączenia można sprawdzić miernikiem lub poprzez obserwację ruchomego mechanizmu (widoczny po zdjęciu osłony).
• Jaki stopień ochrony ma stycznik Siemens 5TT5050-0? Producent nie podał konkretnego stopnia IP w dostępnych danych. Jak większość aparatury modułowej montowanej w rozdzielnicach, stycznik zapewnia ochronę IP20 od strony czołowej (brak ochrony przed wilgocią). Należy go instalować w obudowie o odpowiedniej klasie szczelności (np. IP54 dla pomieszczeń wilgotnych).
