Stycznik instalacyjny z 4 zestykami zwiernymi, zestyk na AC 230 V, 400 V 25 A sterowanie AC 115 V | 5TT5030-1 Siemens

Alternatywny kod produktu: 5TT50301

Opis i Kluczowe Cechy

Stycznik instalacyjny Siemens, symbol 5TT5030-1, wyposażony w 4 zestyki zwierne (NO) o prądzie 25 A i napięciu 400 V AC, sterowany napięciem AC 115 V. Przeznaczony do załączania i wyłączania obwodów elektrycznych w instalacjach mieszkaniowych, użytkowych oraz przemysłowych. Dzięki czterem zestykom umożliwia jednoczesne sterowanie kilkoma odbiornikami.

• 4 zestyki zwierne (NO): Umożliwiają załączanie czterech niezależnych obwodów jednym sygnałem sterującym – oszczędność miejsca w rozdzielnicy.
• Prąd 25 A: Bezpieczna praca przy obciążeniu do 25 A w obwodach jednofazowych i trójfazowych bez ryzyka przegrzania styków.
• Napięcie robocze do 400 V AC: Odpowiedni do instalacji trójfazowych (np. silniki, grzałki) oraz obwodów oświetleniowych 230/400 V.
• Napięcie sterowania AC 115 V: Zgodność z typowymi napięciami sterowania w automatyce budynkowej i przemysłowej – łatwa integracja z przekaźnikami, termostatami i PLC.

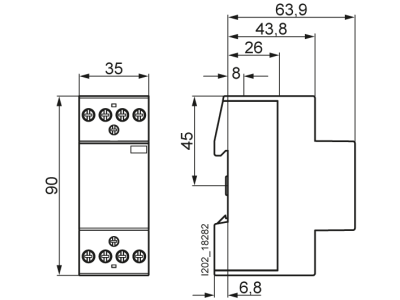

• Konstrukcja instalacyjna: Przystosowany do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych – szybki i kompaktowy montaż.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich oraz posiada certyfikat CE. Produkt zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa dla aparatury rozdzielczej, co gwarantuje niezawodność i ochronę przed porażeniem oraz zwarciem.

Zastosowanie

Stycznik instalacyjny Siemens 5TT5030-1 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz sterowania maszyn. Dzięki 4 zestykom i parametrom 25 A/400 V AC nadaje się do załączania odbiorników o różnym charakterze.

• Sterowanie oświetleniem – załączanie i wyłączanie grup lamp w budynkach mieszkalnych, biurowych i halach.
• Załączanie silników jednofazowych i trójfazowych (wentylatory, pompy, sprężarki) do 4 kW przy 400 V AC.
• Sterowanie obwodami grzewczymi (grzałki elektryczne, ogrzewanie podłogowe) za pomocą termostatów lub sterowników.
• Jako element automatyki przemysłowej – przełączanie obwodów sterowania w szafach rozdzielczych i układach PLC.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Zalecany moment dokręcania śrub przyłączeniowych zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia (dla 25 A zalecany min. 4 mm² Cu). Po montażu sprawdź poprawność połączeń i dokręć wszystkie zaciski.

FAQ

• Czy stycznik ma podświetlenie (LED) sygnalizujące stan? W standardowym wykonaniu stycznik 5TT5030-1 nie jest wyposażony w podświetlenie. Stan załączenia można sprawdzić wizualnie po położeniu dźwigni ręcznej lub za pomocą zewnętrznej sygnalizacji.
• Jaki stopień ochrony IP ma to urządzenie? Standardowo aparatura instalacyjna montowana w rozdzielnicy posiada stopień ochrony IP20 (ochrona przed dotykiem palcem). Dokładne dane dla konkretnego produktu należy sprawdzić w karcie katalogowej producenta.

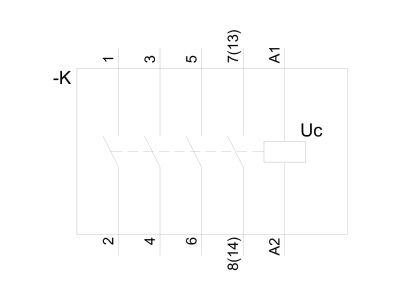

• Czy zestyki są zwierne czy rozwierne? Stycznik posiada 4 zestyki zwierne (normalnie otwarte – NO). Oznacza to, że po podaniu napięcia na cewkę styki zwierają się i załączają odbiorniki; po zaniku napięcia wracają do stanu rozwartego.
