Stycznik instalacyjny z 4 zestykami rozwiernymi, zestyk na AC 230 V, 400 V 40 A sterowanie AC/DC 24V | 5TT5043-2 Siemens

Alternatywny kod produktu: 5TT50432

Opis i Kluczowe Cechy

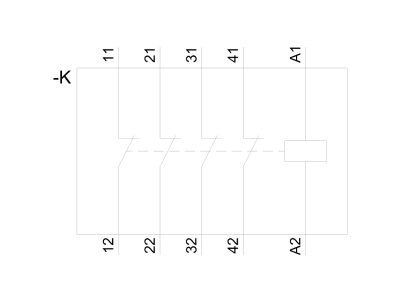

Stycznik instalacyjny Siemens 5TT5043-2 wyposażony w 4 zestyki rozwierne (normalnie zamknięte) przeznaczony jest do sterowania obwodami o napięciu do 400 V AC i prądzie znamionowym 40 A. Cewka sterująca przystosowana zarówno do napięcia stałego, jak i przemiennego 24 V (AC/DC) zapewnia elastyczność w projektowaniu układów automatyki. Produkt należy do rodziny SENTRON i charakteryzuje się komfortowym montażem oraz niezawodnym bezpieczeństwem podczas instalacji.

• 4 zestyki rozwierne (NC): redundantne odcięcie obwodu w aplikacjach wymagających bezpiecznego rozwarcia styków – idealne do obwodów bezpieczeństwa i sygnalizacji.
• Prąd zestyku 40 A: umożliwia bezawaryjną pracę przy znacznym obciążeniu, bez ryzyka przegrzania styków, nawet w obwodach silnikowych i grzejnych.
• Napięcie zestyku do 400 V AC: kompatybilność z sieciami trójfazowymi (3×230/400 V) – jeden stycznik wystarczy do sterowania odbiornikami trójfazowymi.
• Cewka AC/DC 24 V: uniwersalne sterowanie niskim napięciem bezpiecznym (SELV) – uproszczenie instalacji w systemach PLC, BMS i sterownikach.
• System ochrony przed dotykiem: standardowo stosowane zabezpieczenie bezpośredniego kontaktu z częściami czynnymi zwiększa bezpieczeństwo pracy elektryka podczas montażu i konserwacji.

Zgodność z Normami

Stycznik instalacyjny Siemens 5TT5043-2 spełnia wymagania europejskich norm dla aparatury rozdzielczej i sterowniczej. Posiada certyfikację CE oraz jest zgodny z odpowiednimi standardami DIN, stosowanymi w budownictwie mieszkaniowym, użytkowym i przemysłowym.

Zastosowanie

Stycznik 5TT5043-2 znajduje zastosowanie wszędzie tam, gdzie konieczne jest niezawodne rozwarcie obwodu w przypadku zaniku napięcia sterującego lub w układach bezpieczeństwa. Dzięki 4 zestykom rozwiernym sprawdza się w aplikacjach wymagających wielotorowego odcięcia.

• Sterowanie odbiornikami trójfazowymi (silniki, grzałki, pompy) z wymogiem rozwarcia wszystkich biegunów po wyłączeniu sterowania.
• Układy awaryjnego wyłączenia i bezpieczeństwa (np. wyłączenie wentylacji, oświetlenia awaryjnego) gdzie styki NC zapewniają stan bezpieczny po zaniku napięcia.
• Sygnalizacja stanu pracy – zestyk rozwierny może być wykorzystany do przekazania informacji zwrotnej do systemu sterowania (PLC, BMS).
• Automatyka budynkowa – sterowanie obwodami oświetlenia, ogrzewania, klimatyzacji w trybie zanikowym (NC).

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przekrój przewodów dobierz do prądu obciążenia (40 A) zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków stosuj według dokumentacji producenta – nie dokręcaj na siłę, aby nie uszkodzić styków.

FAQ

• Czy stycznik posiada wbudowany wskaźnik zadziałania (podświetlenie LED)? W standardowym wykonaniu nie ma wbudowanego wskaźnika. Siemens oferuje bogaty program wyposażenia dodatkowego, w tym moduły sygnalizacyjne, które można bezproblemowo zamontować na styczniku.
• Jaki jest stopień ochrony tego stycznika? W standardzie branżowym aparatura montowana w rozdzielnicach posiada stopień ochrony IP20, co zapewnia ochronę przed dotknięciem palcem i przedostaniem się ciał stałych o średnicy powyżej 12,5 mm. Dokładne dane dla konkretnego modelu należy sprawdzić w karcie katalogowej producenta.
• Czy mogę sterować stycznikiem napięciem przemiennym i stałym? Tak, cewka przystosowana jest do napięcia zarówno AC, jak i DC 24 V. Należy jednak pamiętać, że przy napięciu stałym obowiązują nieco inne krzywe wyzwalania – szczegóły zawiera dokumentacja techniczna. Uniwersalność cewki ułatwia stosowanie w różnych systemach sterowania (np. PLC 24 V DC, transformatory 24 V AC).
