Stycznik instalacyjny z 4 zestykami rozwiernymi, zestyk na AC 230 V, 400 V 25 A sterowanie AC/DC 24V | 5TT5033-2 Siemens

Alternatywny kod produktu: 5TT50332

Opis i Kluczowe Cechy

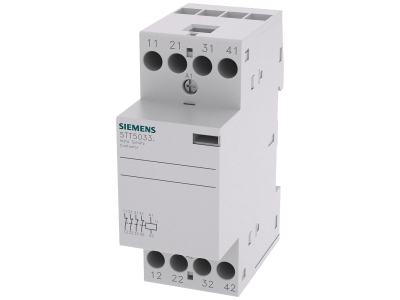

Stycznik instalacyjny Siemens 5TT5033-2 wyposażony w 4 zestyki rozwierne (NC) przystosowane do pracy przy prądzie 25 A i napięciu 230/400 V AC. Sterowanie niskim napięciem AC/DC 24 V umożliwia bezpieczne i elastyczne wysterowanie z układów automatyki, sterowników PLC lub przycisków. Aparat przeznaczony do montażu na szynie TH35 w rozdzielnicach modułowych – standard branżowy gwarantujący szybką instalację.

• 4 zestyki rozwierne (NC): Zapewniają rozłączanie obwodów w stanie spoczynku stycznika – zwiększa to bezpieczeństwo i umożliwia realizację funkcji wyłączenia awaryjnego.
• Prąd znamionowy 25 A przy napięciu 230/400 V AC: Pozwala na przełączanie odbiorników o znacznym poborze mocy w instalacjach jednofazowych i trójfazowych bez ryzyka przeciążeń.
• Napięcie sterowania AC/DC 24 V: Kompatybilne z popularnymi systemami sterowania niskonapięciowego – ułatwia integrację z PLC, przekaźnikami i modułami automatyki.
• Szybki montaż na szynie DIN (TH35): Redukuje czas instalacji w rozdzielnicach – typowe mocowanie bez użycia narzędzi.
• Niezawodność Siemensa: Produkt renomowanego producenta, gwarantujący trwałość i stabilność parametrów w długim okresie eksploatacji.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE. Spełnia standardy bezpieczeństwa dla styczników instalacyjnych stosowanych w budownictwie mieszkaniowym, użytkowym i przemyśle.

Zastosowanie

Stycznik instalacyjny Siemens 5TT5033-2 znajduje zastosowanie w układach zdalnego sterowania odbiornikami, gdzie wymagane jest bezpieczne rozłączanie obwodów w stanie spoczynku oraz kompatybilność z niskonapięciowym sygnałem sterującym.

• Sterowanie oświetleniem w budynkach komercyjnych i przemysłowych – zdalne włączanie/wyłączanie obwodów przez system BMS.
• Układy bezpieczeństwa i odłączania awaryjnego – zestyki rozwierne zapewniają rozłączenie obwodu przy zaniku napięcia sterującego.
• Impulsowe sterowanie stycznikami głównymi, przekaźnikami lub wejściami PLC – bezpośrednie podłączenie 24 V AC/DC.
• Automatyka budynkowa – sterowanie ogrzewaniem, wentylacją, klimatyzacją (HVAC) z poziomu centrali sterującej.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania obwodów głównych i sterowania. Stosować przewody o przekroju dobranym do obciążenia (maks. 25 A). Moment dokręcania zacisków oraz szczegółowe wytyczne dotyczące podłączenia należy sprawdzić w dokumentacji technicznej producenta. Przy zasilaniu cewki prądem stałym przestrzegać właściwej polaryzacji.

FAQ

• Czy stycznik można sterować zarówno napięciem stałym, jak i zmiennym? Tak, cewka przystosowana jest do napięcia AC i DC 24 V. Przy zasilaniu DC należy zwrócić uwagę na biegunowość (+/-) zgodnie z oznaczeniami na obudowie.

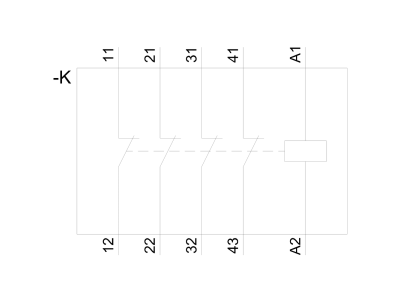

• Ile styków głównych posiada ten model? Stycznik wyposażony jest w 4 zestyki główne rozwierne (normalnie zamknięte). Nie posiada wbudowanych styków pomocniczych – ewentualne rozszerzenie funkcjonalności wymaga zastosowania dodatkowych akcesoriów modułowych (jeśli dostępne w serii).
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. W typowych zastosowaniach wewnątrz rozdzielnicy przyjmuje się IP20. W przypadku montażu w miejscach o podwyższonej wilgotności lub zapyleniu należy zastosować odpowiednią obudowę zewnętrzną.
