Stycznik instalacyjny z 3 zestykami zwiernymi i 1 NC, zestyk do AC 230V, 400V 63A | 5TT5051-2 Siemens

Alternatywny kod produktu: 5TT50512

Opis i Kluczowe Cechy

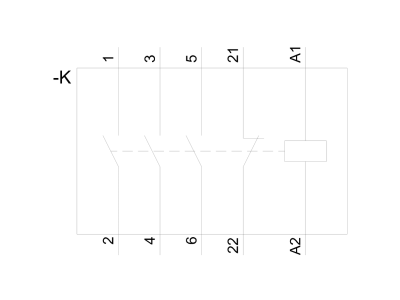

Stycznik instalacyjny Siemens 5TT5051-2 wyposażony w 3 zestyków zwiernych (NO) i 1 zestyk rozwierny (NC). Przeznaczony do pracy w obwodach prądu przemiennego o napięciu do 400 V i prądzie znamionowym 63 A. Umożliwia bezpieczne zdalne załączanie i wyłączanie odbiorników o znacznym obciążeniu. Konstrukcja modułowa, montowana na szynie TH35 (DIN), zapewnia szybki i wygodny montaż w rozdzielnicach.

• 3 zestyków zwiernych (NO) i 1 zestyk rozwierny (NC): Elastyczna konfiguracja – trzy niezależne obwody załączane oraz jeden styk pomocniczy do sygnalizacji lub blokady.
• Prąd znamionowy 63 A: Obsługa odbiorników o dużym poborze mocy (grzałki, silniki, oświetlenie) bez ryzyka przeciążenia styków.
• Napięcie pracy AC 230/400 V: Dostosowanie do typowych sieci niskiego napięcia w budownictwie mieszkaniowym, użytkowym i lekkim przemyśle.
• Montaż na szynie DIN TH35: Szybki i pewny montaż w rozdzielnicach – oszczędność czasu i miejsca w standardowej infrastrukturze modułowej.

Zgodność z Normami

Produkt zgodny z wymaganiami dyrektyw niskonapięciowych (LVD) oraz posiada oznakowanie CE. Spełnia europejskie standardy dla aparatury rozdzielczej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Stycznik instalacyjny 5TT5051-2 znajduje zastosowanie w systemach automatyki budynkowej, sterowaniu oświetleniem, ogrzewaniem, wentylacją oraz w szafach sterowniczych w przemyśle. Dzięki wysokiemu prądowi znamionowemu nadaje się do obwodów o dużym obciążeniu.

• Sterowanie oświetleniem w budynkach komercyjnych i mieszkaniowych – załączanie grup lamp o dużej mocy.
• Załączanie i wyłączanie silników oraz urządzeń grzewczych (np. grzałek, pomp) – prąd 63 A zapewnia bezpieczną pracę.
• Realizacja impulsów sterujących dla styczników większej mocy, przekaźników lub wejść PLC.
• Sygnalizacja stanu urządzeń za pomocą zestyku pomocniczego NC – monitorowanie gotowości lub blokada.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać zgodnie z prądem znamionowym 63 A i obowiązującymi normami (np. PN-IEC 60364). Moment dokręcania zacisków – według dokumentacji producenta. Należy zapewnić odpowiednią wentylację wokół aparatu oraz zachować odstępy izolacyjne.

FAQ

• Czy stycznik posiada wbudowane podświetlenie LED? Producent nie podaje informacji o wbudowanym podświetleniu. W razie potrzeby sygnalizacji wizualnej zaleca się zastosowanie zewnętrznych modułów sygnalizacyjnych.
• Jaki jest stopień ochrony stycznika? Standardowo dla aparatury modułowej przyjmuje się IP20 (ochrona przed dotykiem palcem). Dokładne dane dla modelu 5TT5051-2 należy sprawdzić w karcie katalogowej producenta.
• Czy stycznik może pracować w trybie impulsowym (chwilowym)? Stycznik instalacyjny jest przystosowany do pracy ciągłej – podtrzymanie zwarcia wymaga stałego napięcia na cewce. Nie jest to łącznik bistabilny; do sterowania impulsowego potrzebny jest zewnętrzny obwód podtrzymania (np. przekaźnik bistabilny).
