Stycznik instalacyjny z 3 zestykami zwiernymi i 1 NC, zestyk do AC 230V, 400V 40A | 5TT5041-0 Siemens

Alternatywny kod produktu: 5TT50410

Opis i Kluczowe Cechy

Stycznik instalacyjny Siemens 5TT5041-0 to urządzenie przeznaczone do łączenia i rozłączania obwodów w instalacjach budynkowych. Wyposażony w trzy zestyki zwierne (NO) oraz jeden zestyk rozwierny (NC), co umożliwia realizację zarówno sterowania odbiornikami, jak i sygnalizacji stanu. Prąd znamionowy 40 A pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, a przystosowanie do napięć AC 230 V / 400 V zapewnia uniwersalność zastosowania w instalacjach jednofazowych i trójfazowych.

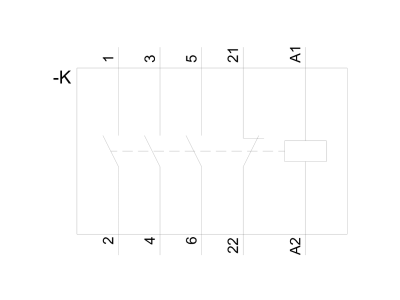

• 3 zestyki zwierne (NO) + 1 zestyk rozwierny (NC): Umożliwiają załączanie trzech niezależnych obwodów oraz jednoczesną sygnalizację lub blokadę w obwodzie pomocniczym – zwiększa elastyczność sterowania.
• Prąd znamionowy 40 A: Gwarantuje niezawodną pracę przy dużych obciążeniach, minimalizując ryzyko przegrzania i wydłużając żywotność stycznika.
• Napięcie znamionowe AC 230 V / 400 V: Odpowiada standardowym napięciom sieciowym w budownictwie mieszkaniowym i użytkowym – możliwość stosowania w instalacjach jednofazowych i trójfazowych bez dodatkowych przekaźników.
• Konstrukcja kompaktowa i system montażu Siemens: Ułatwia szybką instalację na szynie TH35 oraz podłączenie przewodów dzięki ergonomicznym zaciskom.
• Bogaty system akcesoriów (zgodnie z ofertą Siemens): Umożliwia rozbudowę o dodatkowe styki pomocnicze, wyzwalacze czy moduły komunikacyjne – dostosowanie do zmieniających się potrzeb instalacji.

Zgodność z Normami

Stycznik instalacyjny Siemens 5TT5041-0 został zaprojektowany i wyprodukowany zgodnie z europejskimi standardami bezpieczeństwa i jakości. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej. Przeznaczony do pracy w warunkach typowych dla zamkniętych rozdzielnic budynkowych (stopień ochrony IP20).

Zastosowanie

Stycznik 5TT5041-0 sprawdza się wszędzie tam, gdzie wymagane jest sterowanie odbiornikami dużej mocy oraz sygnalizacja stanu. Jego konfiguracja 3NO+1NC pozwala na elastyczne projektowanie układów automatyki.

• Sterowanie oświetleniem, grzałkami, silnikami wentylatorów i innymi odbiornikami w budynkach mieszkalnych i usługowych.
• Generowanie impulsów załączających do styczników większej mocy, przekaźników lub wejść sterowników PLC.
• Sygnalizacja stanu pracy (styki pomocnicze NC) dla systemów monitoringu czy paneli operatorskich.
• Realizacja sekwencji przełączeń w rozdzielnicach – np. przełączanie źródeł zasilania lub sterowanie grupami odbiorów.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montować na szynie DIN TH35 w rozdzielnicy o stopniu ochrony IP2X lub wyższym. Przekrój przewodów dobrać do prądu znamionowego 40 A oraz obciążenia rzeczywistego. Moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną producenta (zalecany moment: 2,0–2,5 Nm, jeśli podany w instrukcji). Po zakończeniu montażu przed włączeniem napięcia sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Jaka jest konfiguracja styków w styczniku 5TT5041-0? Stycznik posiada 3 zestyki zwierne (NO) oraz 1 zestyk rozwierny (NC).
• Do jakiego napięcia i prądu jest przystosowany ten stycznik? Urządzenie jest przystosowane do pracy przy napięciu AC 230 V / 400 V i prądzie znamionowym 40 A.
• Czy stycznik można zamontować w standardowej rozdzielnicy? Tak, stycznik montuje się na szynie TH35 (DIN), typowej dla rozdzielnic budynkowych. Stopień ochrony IP20 umożliwia instalację w suchych pomieszczeniach wewnątrz rozdzielnicy.
