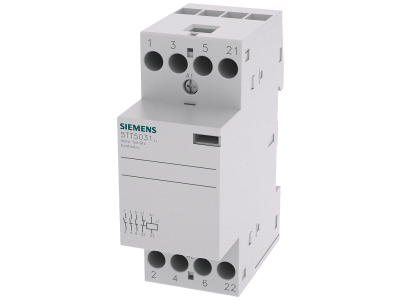

Stycznik instalacyjny z 3 zestykami zwiernymi i 1 NC, zestyk do AC 230V, 400V 25A | 5TT5031-0 Siemens

Alternatywny kod produktu: 5TT50310

Opis i Kluczowe Cechy

Stycznik instalacyjny Siemens 5TT5031-0 przeznaczony jest do zdalnego załączania i wyłączania odbiorników w instalacjach budynkowych i przemysłowych. Wyposażony w 3 zestyki zwierne (NO) i 1 zestyki rozwierny (NC) o prądzie znamionowym 25 A przy napięciu 230/400 V AC, zapewnia niezawodne przełączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków. Urządzenie montowane na szynie TH35 w rozdzielnicach modułowych.

• Prąd znamionowy 25 A (AC-1): umożliwia bezpieczne sterowanie odbiornikami o dużej mocy, takimi jak silniki, grzejniki czy oświetlenie, bez konieczności stosowania dodatkowych styczników pośredniczących.
• 3 zestyki zwierne (NO) i 1 rozwierny (NC): pozwalają na jednoczesne sterowanie wieloma obwodami oraz realizację funkcji pomocniczych, np. sygnalizacji stanu lub blokad.
• Napięcie łączeniowe do 400 V AC: gwarantuje kompatybilność z typowymi sieciami trójfazowymi w budownictwie mieszkaniowym i infrastrukturze.
• Konstrukcja modułowa na szynę TH35: upraszcza montaż w standardowych rozdzielnicach, oszczędzając czas instalatora i miejsce w szafie.
• Stycznik instalacyjny Siemens z serii SENTRON: zapewnia sprawdzoną niezawodność i bezpieczeństwo eksploatacji w trybie ciągłym.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami norm europejskich oraz standardem DIN, posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnych z obowiązującymi przepisami.

Zastosowanie

Stycznik Siemens 5TT5031-0 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne przełączanie obwodów elektrycznych – zarówno w budynkach mieszkalnych, jak i obiektach komercyjnych oraz przemysłowych.

• Sterowanie obwodami oświetlenia ogólnego i awaryjnego w obiektach użyteczności publicznej.
• Załączanie i wyłączanie silników wentylatorów, pomp czy sprężarek w systemach HVAC.
• Przełączanie odbiorników grzewczych (bojlerów, ogrzewania podłogowego) w automatyce budynkowej.
• Współpraca z systemami PLC, sterownikami inteligentnego budynku lub przekaźnikami czasowymi jako element wykonawczy.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające kwalifikacje SEP (grupy G1 lub G2). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie przystosowane do montażu na szynie DIN TH35 (35 mm). Przekrój przewodów dobierz zgodnie z obciążalnością prądową i długością obwodu. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta (zalecany ~2,5–3,0 Nm).

FAQ

• Jaką funkcję pełni zestyk NC (rozwierny) w tym styczniku? Zestyk NC jest wykorzystywany do sygnalizacji stanu stycznika (np. „wyłączony” dla systemów nadzoru) lub do realizacji blokad bezpieczeństwa – gdy stycznik jest załączony, zestyk ten jest rozwarty.
• Czy stycznik można stosować w obwodach z częstym łączeniem? Tak, stycznik przeznaczony jest do pracy łączeniowej przy kategorii użytkowania AC-1 (obciążenia rezystancyjne) oraz AC-3 (silniki). W przypadku wysokiej częstotliwości łączeń (> cykli na godzinę) zalecamy konsultację z dokumentacją techniczną.
• Jaki jest stopień ochrony obudowy stycznika? Standardowa aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20 – chroni przed dotknięciem części niebezpiecznych, ale nie jest odporna na wilgoć i pył. W warunkach narażenia na wilgoć należy zastosować obudowę zewnętrzną o wyższym IP.
