Stycznik instalacyjny z 2 zestykami zwiernymi, i 2NC, zestyk do AC 230V, 400V 25A | 5TT5032-2 Siemens

Alternatywny kod produktu: 5TT50322

Opis i Kluczowe Cechy

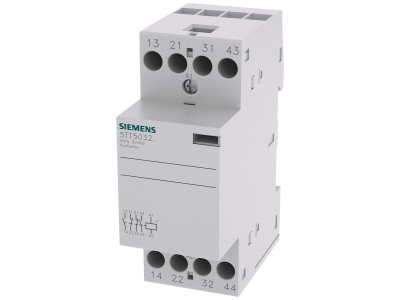

Stycznik instalacyjny Siemens 5TT5032-2 to komponent z serii SENTRON przeznaczony do zdalnego przełączania obwodów w instalacjach budynkowych i przemysłowych. Urządzenie wyposażono w dwa zestyki zwierne (NO) i dwa rozwierne (NC) o obciążalności prądowej 25 A przy napięciu 230/400 V AC, co pozwala na bezpieczne sterowanie odbiornikami o znacznym poborze mocy bez ryzyka przeciążenia styków.

• 2 zestyki zwierne (NO) + 2 rozwierne (NC): elastyczna konfiguracja umożliwia jednoczesne załączanie i odłączanie różnych obwodów w jednym urządzeniu, co upraszcza projekt szafy sterowniczej.
• Prąd znamionowy 25 A: gwarantuje stabilną pracę w obwodach o dużym obciążeniu, np. przy sterowaniu silnikami, grzałkami czy oświetleniem.
• Napięcie łączeniowe AC 230/400 V: dostosowane do standardowych sieci niskiego napięcia w budownictwie mieszkaniowym, użytkowym i lekkim przemyśle.
• Kompatybilność z systemem SENTRON Siemensa: bezproblemowa integracja z pozostałą aparaturą rozdzielczą tej serii – jeden system od zabezpieczeń po łączenie.
• Ochrona przed dotykiem zgodna z DIN VDE 0106: bezpieczny montaż i eksploatacja w rozdzielnicach bez ryzyka przypadkowego kontaktu z elementami pod napięciem.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm dla aparatury rozdzielczej i sterowniczej oraz posiada certyfikację CE. Producent deklaruje zgodność z odpowiednimi przepisami bezpieczeństwa elektrycznego obowiązującymi w Unii Europejskiej.

Zastosowanie

Stycznik instalacyjny Siemens 5TT5032-2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne przełączanie obwodów elektrycznych. Sprawdza się zarówno w nowych instalacjach, jak i modernizowanych rozdzielnicach.

• Sterowanie odbiornikami o dużym prądzie rozruchu – silniki, sprężarki, pompy, wentylatory.
• Załączanie i wyłączanie obwodów oświetleniowych w budynkach komercyjnych i przemysłowych.
• Impulsowe sterowanie stycznikami nadrzędnymi, przekaźnikami bistabilnymi oraz wejściami sterowników PLC.
• Automatyka budynkowa – współpraca z regulatorami temperatury, czujnikami zmierzchowymi i systemami BMS.

Wskazówki Montażowe

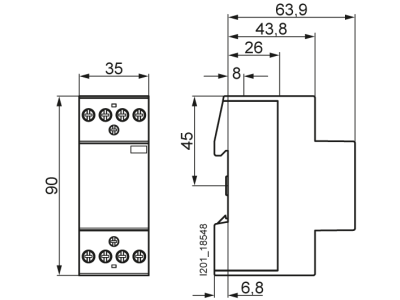

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Moment dokręcania zacisków i przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem.

FAQ

• Czy stycznik posiada podświetlenie lub sygnalizację LED? W standardowym wykonaniu stycznik 5TT5032-2 nie jest wyposażony we wbudowaną sygnalizację optyczną. W razie potrzeby można zastosować zewnętrzne moduły sygnalizacyjne z oferty wyposażenia dodatkowego Siemensa.
• Jaki stopień ochrony ma to urządzenie? Aparatura instalacyjna przeznaczona do montażu w rozdzielnicach posiada standardowo stopień ochrony IP20 – zapewnia ochronę przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12 mm, nie jest natomiast odporna na wilgoć.
• Jak rozumieć tryb pracy styków 2NO + 2NC? Oznacza to, że w styczniku znajdują się dwa niezależne zestyki normalnie otwarte (NO), które zwierają się po podaniu napięcia na cewkę, oraz dwa zestyki normalnie zamknięte (NC), które rozwierają się w tej samej chwili. Pozwala to za jednym poleceniem sterować dwoma obwodami w przeciwnej logice.
