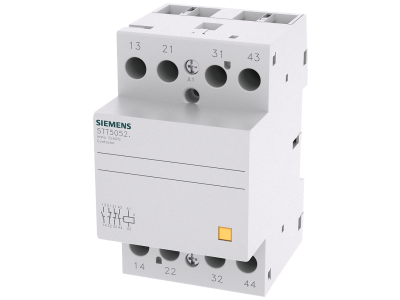

Stycznik instalacyjny z 2 zestykami zwiernymi, i 2NC, zestyk do AC 230V, 400V 63A | 5TT5052-0 Siemens

Alternatywny kod produktu: 5TT50520

Opis i Kluczowe Cechy

Stycznik instalacyjny Siemens 5TT5052-0 wyposażony w dwa zestawy styków zwiernych (NO) i dwa rozwierne (NC) o prądzie znamionowym 63 A i napięciu łączeniowym 400 V AC. Przeznaczony do zdalnego załączania i wyłączania odbiorników o znacznej mocy w instalacjach budynkowych mieszkaniowych, użytkowych oraz w przemyśle lekkim. Konstrukcja modułowa ułatwia montaż w rozdzielnicach, a wysoka wydajność styków gwarantuje niezawodność w trudnych warunkach eksploatacyjnych.

• Prąd znamionowy 63 A: Umożliwia bezpieczne sterowanie obwodami o dużym obciążeniu, np. silnikami, grzejnikami czy oświetleniem dużej mocy, bez ryzyka przegrzania styków.
• Napięcie łączeniowe 400 V AC: Zapewnia kompatybilność z sieciami trójfazowymi i wysoką izolację galwaniczną przy pracy w instalacjach bezpośrednio zasilanych z sieci.

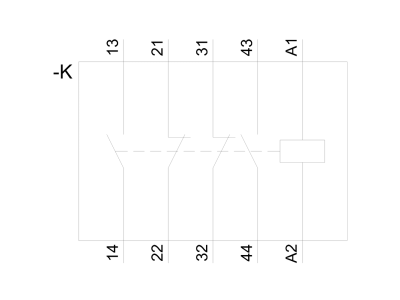

• 2 styki zwierne (NO) + 2 styki rozwierne (NC): Dają elastyczność w realizacji układów sterowania – możliwość jednoczesnego przełączania obwodów sygnalizacyjnych i wykonawczych.
• Cewka sterująca 230 V AC: Ułatwia wysterowanie stycznika bezpośrednio z napięcia oświetleniowego, bez potrzeby stosowania dodatkowych zasilaczy.
• Niezawodna technika Siemens: Solidne wykonanie i długotrwała trwałość mechaniczna i elektryczna, potwierdzona renomą producenta.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Konstrukcja zapewnia bezpieczeństwo użytkowania zgodne z aktualnymi przepisami w zakresie ochrony przeciwporażeniowej i przeciwpożarowej.

Zastosowanie

Stycznik instalacyjny Siemens 5TT5052-0 znajduje zastosowanie w automatyce budynkowej i sterowaniu rozdzielnicami tam, gdzie wymagane jest zdalne lub automatyczne przełączanie odbiorników dużej mocy.

• Sterowanie silnikami wentylatorów, pomp i klimatyzatorów w budynkach mieszkalnych i komercyjnych.
• Załączanie i wyłączanie oświetlenia (LED, halogenowego, żarowego) w obwodach o dużym poborze mocy.
• Zdalne sterowanie grzejnikami elektrycznymi, piecami akumulacyjnymi lub podłogowym ogrzewaniem elektrycznym.
• Integracja z systemami automatyki (BMS, PLC) do realizacji harmonogramów czasowych i sterowania impulsowego.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Instalację należy przeprowadzić na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed ponownym załączeniem. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego stycznika (63 A). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Należy zapewnić odpowiednią wentylację oraz odstępy od innych urządzeń.

FAQ

• Czy stycznik posiada wbudowane podświetlenie lub sygnalizację stanu? W standardowej wersji nie posiada podświetlenia. Można zastosować zewnętrzne moduły sygnalizacyjne (w zależności od potrzeb instalacji).
• Jaki jest stopień ochrony (IP) stycznika? Dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się stopień ochrony IP20 (ochrona przed dotykiem palcem). Nie jest przystosowany do pracy w warunkach wilgoci lub pyłu bez dodatkowej obudowy.
• W jakim trybie pracy działają poszczególne styki? Styki zwierne (NO) są zwarte po załączeniu cewki, styki rozwierne (NC) są rozwarte po załączeniu cewki. Dzięki temu możliwe jest realizowanie zarówno funkcji załączania, jak i dodatkowego sygnalizowania stanu spoczynkowego.
