Stycznik instalacyjny z 2 zestykami zwiernymi, i 2NC, zestyk do AC 230V, 400V 40A | 5TT5042-0 Siemens

Alternatywny kod produktu: 5TT50420

Opis i Kluczowe Cechy

Stycznik instalacyjny Siemens 5TT5042-0 to urządzenie wyposażone w 2 zestawy zwierne (NO) i 2 rozwierne (NC), przeznaczone do przełączania obwodów prądu przemiennego o napięciu do 400 V i prądzie do 40 A. Dzięki temu zapewnia niezawodne sterowanie odbiornikami dużej mocy w instalacjach budynkowych i przemysłowych. Konstrukcja stycznika wspiera komfortowy montaż oraz bezpieczną eksploatację.

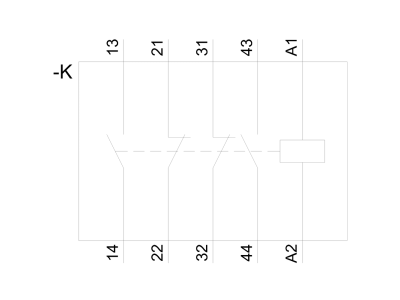

• 2 zestawy zwierne (NO) i 2 rozwierne (NC): Umożliwiają elastyczne konfigurowanie układów sterowania – styki NO do załączania odbiorników, styki NC do sygnalizacji lub realizacji blokad.
• Prąd znamionowy 40 A AC: Pozwala na bezpieczne przełączanie obwodów o znacznym obciążeniu, np. silników, grzałek czy pomp, bez ryzyka przegrzania styków.
• Napięcie pracy do 400 V AC: Gwarantuje kompatybilność z typowymi sieciami trójfazowymi i jednofazowymi, umożliwiając sterowanie urządzeniami o mocy nawet do 27 kW (przy 400 V 3-faz).
• Przeznaczenie do pracy w obwodach prądu przemiennego (AC): Optymalizacja styków dla AC zapewnia długą żywotność mechaniczną i elektryczną w typowych zastosowaniach.
• Komfortowa technika montażu i przyłączeń: Zaciski przystosowane do szybkiego podłączenia przewodów, a szeroki asortyment akcesoriów dodatkowych (np. bloki styków pomocniczych) ułatwia rozbudowę układu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury rozdzielczej niskiego napięcia i posiada certyfikat CE. Zgodność z dyrektywami niskonapięciowymi (LVD) oraz odpowiednimi normami EN gwarantuje bezpieczeństwo użytkowania i niezawodną pracę w instalacjach budynkowych i przemysłowych.

Zastosowanie

Stycznik Siemens 5TT5042-0 znajduje zastosowanie w automatyce budynkowej, przemyśle i instalacjach mieszkaniowych do zdalnego sterowania obwodami elektrycznymi. Sprawdza się tam, gdzie wymagane jest przełączanie dużych prądów oraz elastyczność konfiguracji styków.

• Sterowanie odbiornikami dużej mocy, takimi jak silniki wentylatorów, pomp, sprężarek czy agregatów.
• Impulsowe sterowanie stycznikami lub przekaźnikami w układach automatyki – styki NC mogą służyć jako sygnalizacja zwrotna.
• Sygnalizacja stanu urządzeń w systemach BMS (Building Management Systems) – styki NC do sygnalizacji stanu spoczynku.
• Załączanie oświetlenia, grzałek, klimatyzatorów w instalacjach przemysłowych i budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN 35 mm). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z prądem obciążenia (dla 40 A zalecany min. 6 mm² Cu). Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Należy zapewnić odpowiednią wentylację wewnątrz rozdzielnicy.

FAQ

• Czy stycznik ma fabryczne podświetlenie? W standardowym wyposażeniu nie przewidziano podświetlenia. W razie potrzeby można zastosować zewnętrzne moduły sygnalizacyjne (np. bloki LED) dostępne w ofercie Siemens.
• Jaki jest stopień ochrony? Dla styczników instalacyjnych typowy stopień ochrony to IP20 (ochrona przed dotykiem palcami i ciałami stałymi >12 mm). Urządzenie należy montować w rozdzielnicy o odpowiedniej klasie szczelności (np. IP4X lub wyższej, zależnie od warunków otoczenia).
• Jaki jest tryb pracy styków? Styki zwierne (NO) są rozwarte w stanie spoczynku i zwierają się po załączeniu cewki. Styki rozwierne (NC) są zwarte w stanie spoczynku i rozwierają się po załączeniu. Stycznik przeznaczony jest do pracy ciągłej (100% ED) w obwodach prądu przemiennego AC.
