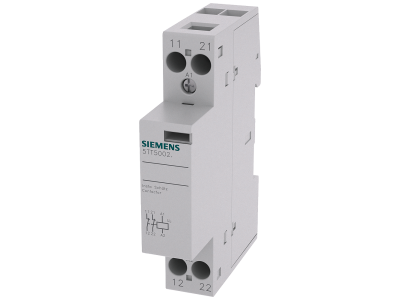

Stycznik instalacyjny z 2 zestykami rozwiernymi, zestyk na AC 230 V, 400 V 20 A sterowanie AC/DC 24V | 5TT5002-2 Siemens

Alternatywny kod produktu: 5TT50022

Opis i Kluczowe Cechy

Stycznik instalacyjny Siemens o symbolu 5TT5002-2 to urządzenie wyposażone w 2 zestyki rozwierne, zaprojektowane do pracy przy napięciu 230/400 V AC i prądzie 20 A. Sterowanie odbywa się napięciem AC/DC 24 V, co zapewnia elastyczność w integracji z różnymi systemami automatyki. Dzięki dwóm stykom rozwiernym (NC) urządzenie gwarantuje bezpieczne rozłączanie obwodu w stanie spoczynku, zwiększając ochronę instalacji i personelu.

• 2 zestyki rozwierne (NC): W stanie bez zasilania styki przewodzą prąd – po załączeniu cewki rozłączają obwód, co umożliwia realizację funkcji bezpieczeństwa (np. wyłączenie awaryjne) i sterowanie w logice negatywnej.
• Prąd znamionowy 20 A przy napięciu 230/400 V AC: Pozwala na bezpieczne przełączanie odbiorników o znacznym obciążeniu, takich jak obwody oświetleniowe, grzewcze czy wentylacyjne, bez ryzyka przegrzania styków.
• Napięcie sterowania AC/DC 24 V: Umożliwia współpracę z szerokim spektrum źródeł sterujących – od transformatorów AC po zasilacze DC, co ułatwia integrację w istniejących systemach automatyki budynkowej i przemysłowej.
• Kompaktowa konstrukcja: Przeznaczony do montażu na szynie TH35, co zapewnia oszczędność miejsca w rozdzielnicy i łatwość instalacji w standardowych szafach sterowniczych.
• Niezawodna technika przełączania Siemens: Wykorzystanie sprawdzonych rozwiązań konstrukcyjnych przekłada się na długą żywotność mechaniczną i elektryczną oraz stabilną pracę w zmiennych warunkach obciążenia.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi przepisami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik instalacyjny Siemens 5TT5002-2 znajduje zastosowanie w systemach sterowania i automatyki w budownictwie mieszkaniowym, użytkowym oraz lekkim przemyśle. Dzięki parametrom elektrycznym i elastycznemu napięciu sterowania sprawdza się w następujących scenariuszach:

• Zdalne załączanie i wyłączanie obwodów oświetleniowych w budynkach komercyjnych i użyteczności publicznej.
• Sterowanie obwodami grzewczymi (np. ogrzewanie podłogowe, grzejniki elektryczne) oraz wentylacją w systemach HVAC.
• Przełączanie odbiorników w układach automatyki budynkowej (BMS) – integracja z czujnikami, programatorami czasowymi i centralami alarmowymi.
• Jako element wyłączający w obwodach bezpieczeństwa – dzięki zestykom rozwiernym (NC) zapewnia rozłączenie zasilania w przypadku zaniku napięcia sterującego.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przewody przyłączeniowe należy dobrać do prądu znamionowego obwodu, a moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną producenta. Po zakończeniu instalacji zaleca się sprawdzenie poprawności działania oraz skuteczności ochrony przeciwporażeniowej.

FAQ

• Jakie jest napięcie sterowania cewki? Sterowanie odbywa się napięciem AC/DC 24 V – cewka pracuje zarówno przy zasilaniu prądem przemiennym, jak i stałym, co zwiększa uniwersalność zastosowania.
• Czy styki są normalnie zamknięte, czy otwarte? Stycznik wyposażony jest w 2 zestyki rozwierne (NC) – w stanie spoczynku (brak napięcia na cewce) styki przewodzą prąd, a po załączeniu cewki rozłączają obwód.
• Jaki maksymalny prąd i napięcie mogą wytrzymać styki główne? Styki główne są przystosowane do prądu znamionowego 20 A przy napięciu 230/400 V AC – umożliwia to bezpieczne przełączanie odbiorników o znacznej mocy w obwodach jednofazowych i trójfazowych.
