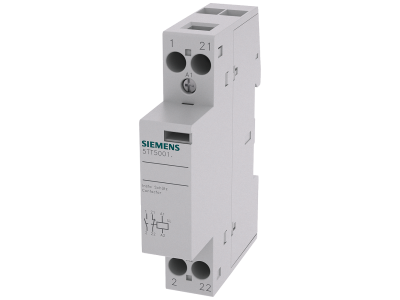

Stycznik instalacyjny z 1 zestykiem zwiernym i 1 zestykiem rozwiernym, zestyk do AC 230V, 400V 20A | 5TT5001-0 Siemens

Alternatywny kod produktu: 5TT50010

Opis i Kluczowe Cechy

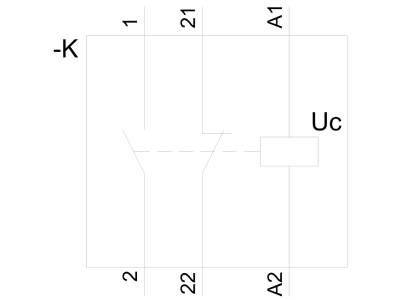

Stycznik instalacyjny Siemens 5TT5001-0 to kompaktowe urządzenie łączeniowe wyposażone w jeden zestyk zwierny (NO) i jeden zestyk rozwierny (NC), przystosowane do napięcia AC 230V/400V i prądu znamionowego 20A. Dzięki dwóm stykom o przeciwnych stanach umożliwia jednoczesne załączanie i rozłączanie obwodów, co zwiększa elastyczność sterowania w instalacjach budynkowych i przemysłowych.

• Zestyki: 1NO + 1NC: Zapewniają elastyczność w sterowaniu – jeden zwierny do załączania odbiorników, drugi rozwierny do sygnalizacji stanu lub odłączania.
• Prąd znamionowy 20 A: Umożliwia bezpieczne przełączanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie znamionowe AC 230V/400V: Przystosowany do standardowych sieci niskiego napięcia w budownictwie mieszkaniowym, użytkowym i przemyśle.
• Część portfolio Siemens SENTRON: Gwarantuje spójność i niezawodność w rozdzielnicach modułowych.

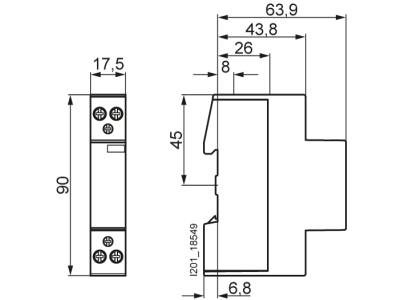

• Montaż na szynie TH35 (DIN): Szybki i prosty montaż w rozdzielnicach – standardowy dla aparatury modułowej.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z aktualnymi przepisami.

Zastosowanie

Stycznik instalacyjny Siemens 5TT5001-0 znajduje zastosowanie w sterowaniu oświetleniem, silnikami małej mocy, grzałkami oraz innymi odbiornikami w budynkach mieszkaniowych, biurowych i obiektach przemysłowych.

• Sterowanie oświetleniem – załączanie i wyłączanie obwodów oświetleniowych o dużym obciążeniu.
• Sterowanie silnikami małej mocy – np. wentylatorami, pompami.
• Impulsy sterujące dla styczników większej mocy lub przekaźników – jako element pomocniczy w układach automatyki.
• Sygnalizacja stanu – zestyk rozwierny do sygnalizacji stanu załączenia lub błędu.

Wskazówki Montażowe

Montaż i podłączenie stycznika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przyłącza przewodów należy dokręcać zgodnie z momentem określonym w dokumentacji technicznej producenta. Przekrój przewodów dobrać do prądu znamionowego 20 A. Zachować odpowiednie odstępy izolacyjne i wentylację.

FAQ

• Czy stycznik jest podświetlany? Nie, model 5TT5001-0 nie posiada podświetlenia. Stan załączenia można kontrolować poprzez zestyk pomocniczy lub wskaźnik w rozdzielnicy.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnego stopnia ochrony dla tego urządzenia. Standardowo styczniki instalacyjne montowane są w rozdzielnicach o stopniu ochrony IP20 lub wyższym, który zapewnia obudowa rozdzielnicy.
• Czy zestyk rozwierny jest typu NC (normalnie zamknięty)? Tak, jeden z zestyków to zestyk rozwierny (NC), który w stanie spoczynku przewodzi prąd. Drugi to zestyk zwierny (NO), który w stanie spoczynku jest rozwarty.
