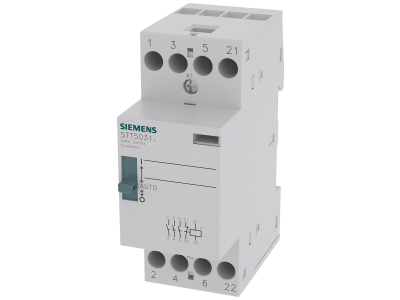

Stycznik instalacyjny automatyka 0/1 z 3 zestykami zwiernymi i 1 rozwierny, zestyk do AC 230V, | 5TT5831-8 Siemens

Alternatywny kod produktu: 5TT58318

Opis i Kluczowe Cechy

Stycznik instalacyjny Siemens 5TT5831-8 to element aparatury rozdzielczej przeznaczony do sterowania dwustanowego (0/1) w instalacjach mieszkaniowych, użytkowych i przemysłowych. Wyposażony w trzy zestyki zwierne (NO) i jeden rozwierny (NC), przystosowany do pracy przy napięciu sieciowym AC 230 V. Dzięki kompaktowej budowie i prostej technice montażu ułatwia realizację funkcji przełączających w rozdzielnicach.

• 3 zestyki zwierne (NO) + 1 zestyk rozwierny (NC): Umożliwia załączanie i wyłączanie obwodów odbiorczych oraz sygnalizację stanu – elastyczna konfiguracja sterowania w jednym urządzeniu.
• Napięcie styku AC 230 V: Gotowy do pracy w typowych obwodach oświetleniowych, grzewczych i napędowych bez konieczności stosowania dodatkowych transformatorów.
• Funkcja 0/1 (załącz/wyłącz): Idealny do zdalnego sterowania lub sekwencyjnego przełączania w automatyce budynkowej – łatwe wpięcie w układ przekaźników, styczników lub PLC.
• Zgodność z serią SENTRON: Uzupełnia portfolio aparatury rozdzielczej Siemens, zapewniając spójność i niezawodność instalacji.
• Prosty montaż i przyłączenie: Szybkie mocowanie na szynie TH35 oraz intuicyjne przyłącza przyspieszają prace instalacyjne.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm dotyczących aparatury rozdzielczej oraz posiada certyfikację CE. Zastosowane technologie gwarantują bezpieczną pracę w instalacjach niskiego napięcia. (Szczegółowe numery norm – patrz dokumentacja producenta).

Zastosowanie

Stycznik instalacyjny Siemens 5TT5831-8 sprawdza się wszędzie tam, gdzie potrzebne jest niezawodne przełączanie obwodów w trybie załącz/wyłącz. Dzięki trzem stykom zwiernym i jednemu rozwiernemu może być wykorzystywany zarówno do sterowania odbiornikami, jak i do sygnalizacji stanu pracy.

• Sterowanie oświetleniem, ogrzewaniem elektrycznym, wentylacją lub roletami w budynkach mieszkalnych i komercyjnych.
• Przekazywanie impulsów do styczników mocy, przekaźników pośrednich lub wejść sterowników PLC.
• Sygnalizacja stanu urządzeń (np. załączenia pompy, pracy silnika) poprzez zestyk rozwierny.
• Realizacja prostych układów automatyki budynkowej – np. sekwencyjne włączanie obwodów, priorytetyzacja obciążeń.

Wskazówki Montażowe

Montaż oraz podłączenie stycznika powinno być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie mocuje się na szynie montażowej TH35 (DIN). Przewody należy przyłączać zgodnie z oznaczeniami na obudowie, a moment dokręcania śrub przyłączeniowych – stosować według dokumentacji producenta. Przekrój przewodów dobrać do spodziewanego prądu obciążenia oraz wymogów norm.

FAQ

• Czy stycznik posiada podświetlenie? W standardowej wersji stycznik 5TT5831-8 nie jest wyposażony w podświetlenie. W razie potrzeby sygnalizacji można zastosować zewnętrzne moduły sygnalizacyjne lub wykorzystać rozwierny zestyk pomocniczy.
• Jaki jest stopień ochrony urządzenia? Dla aparatury instalacyjnej montowanej w rozdzielnicy standardowo przyjmuje się stopień ochrony IP20. Aby uzyskać wyższy stopień, należy umieścić stycznik w obudowie o odpowiedniej klasie szczelności. (Brak podanego IP w danych producenta).
• Jakie są tryby pracy styków? Zestyki zwierne (NO) są zwarte w stanie załączenia stycznika, natomiast zestyk rozwierny (NC) jest rozwarty w stanie załączenia. W stanie spoczynku (cewka niezasilona) styki zwierne są rozwarte, a rozwierny zwarty. Dzięki temu urządzenie może realizować funkcje załącz/wyłącz oraz sygnalizację odwrotną.
