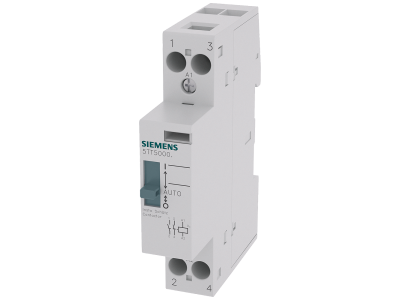

Stycznik instalacyjny automatyka 0/1 z 2 zestykami zwiernymi, zestyk do AC 230V, 400V 20A | 5TT5800-6 Siemens

Alternatywny kod produktu: 5TT58006

Opis i Kluczowe Cechy

Stycznik instalacyjny Siemens oznaczony symbolem 5TT5800-6 to element automatyki 0/1 (załącz/wyłącz) wyposażony w 2 zestyki zwierne (NO). Przeznaczony do pracy w obwodach prądu przemiennego o napięciu znamionowym 230/400 V i prądzie do 20 A. Dzięki solidnej konstrukcji i kompatybilności z systemem SENTRON zapewnia niezawodne przełączanie odbiorników w budynkach mieszkaniowych, użytkowych i przemysłowych.

• 2 zestyki zwierne (NO): Umożliwiają sterowanie dwoma niezależnymi obwodami lub zasilanie odbiornika z dwóch faz, co zwiększa elastyczność instalacji.
• Prąd znamionowy 20 A: Gwarantuje bezpieczne przełączanie obciążeń o znacznym poborze mocy, np. ogrzewania, wentylacji czy oświetlenia przemysłowego, bez ryzyka przegrzania styków.
• Napięcie znamionowe zestyków 230/400 V AC: Pozwala na pracę zarówno w typowych obwodach jednofazowych (230 V), jak i międzyfazowych (400 V), co upraszcza projektowanie instalacji.
• Funkcja automatyki 0/1: Umożliwia proste załączanie i wyłączanie odbiornika – idealne do sterowania za pomocą przełączników, zegarów lub systemów inteligentnego budynku.
• Kompatybilność z systemem SENTRON: Bezproblemowa integracja z innymi komponentami Siemensa (ochronnymi, łączeniowymi) oraz bogata gama wyposażenia dodatkowego (bloki styków, moduły pomocnicze) – łatwa rozbudowa instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Stosowana standardowo ochrona przed dotykiem zapewnia bezpieczeństwo podczas instalacji i eksploatacji. Brak szczegółowych danych o numerach norm – zalecamy sprawdzenie aktualnej deklaracji zgodności producenta.

Zastosowanie

Stycznik instalacyjny 5TT5800-6 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obciążeń w automatyce budynkowej i przemysłowej. Przykładowe scenariusze:

• Sterowanie oświetleniem (zarówno żarowym, LED, jak i wyładowczym) w budynkach mieszkalnych, biurowych oraz halach produkcyjnych.
• Załączanie i wyłączanie obwodów grzewczych, wentylacji oraz klimatyzacji w systemach HVAC.
• Sterowanie silnikami małej mocy (np. bram, rolet, pomp) z wykorzystaniem łączników pomocniczych.
• Realizacja funkcji załącz/wyłącz w szafach sterowniczych i rozdzielnicach przemysłowych w połączeniu z przekaźnikami PLC.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Stycznik przeznaczony jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego (20 A). Moment dokręcania zacisków oraz szczegółowe instrukcje podłączenia – zgodnie z dokumentacją techniczną producenta. Stosuj standardową ochronę przed dotykiem (IP2X lub wyższa w zależności od rozdzielnicy).

FAQ

• Czy stycznik nadaje się do sterowania oświetleniem LED? Tak, przy prądzie 20 A i napięciu do 400 V AC zapewnia odpowiednią rezerwę mocy. Należy jednak uwzględnić charakterystykę prądu udarowego LED i ewentualnie dobrać moduł ochronny.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podaje konkretnego IP dla samego stycznika. Standardowo aparatura instalacyjna montowana w rozdzielnicy posiada ochronę IP20 (osłona przed dostępem do części pod napięciem). Po zamontowaniu w obudowie o odpowiednim IP, stopień ochrony całego układu może być wyższy.
• Czy stycznik posiada podświetlenie lub sygnalizację stanu? Model 5TT5800-6 nie jest wyposażony w podświetlenie. Możliwe jest jednak zastosowanie opcjonalnych modułów sygnalizacyjnych z oferty wyposażenia dodatkowego Siemensa.
