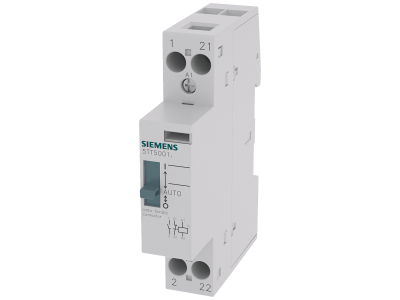

Stycznik instalacyjny automatyka 0/1 z 1 zestykiem zwiernym i 1 rozwiernym, zestyk do AC 230V | 5TT5801-8 Siemens

Alternatywny kod produktu: 5TT58018

Opis i Kluczowe Cechy

Stycznik instalacyjny Siemens 5TT5801-8 to element aparatury rozdzielczej SENTRON, wyposażony w jeden zestyk zwierny (NO) i jeden rozwierny (NC), przystosowany do napięcia AC 230V. Dzięki takiej konfiguracji styków umożliwia realizację podstawowych funkcji przełączających w obwodach sterowania i automatyki budynkowej.

• Konfiguracja styków 1NO + 1NC: Zapewnia elastyczność w projektowaniu układów – jeden zestyk do załączania, drugi do rozłączania lub sygnalizacji stanu.
• Napięcie styków AC 230V: Przystosowany do typowych obwodów oświetleniowych, gniazd i innych odbiorników w instalacjach niskiego napięcia.
• Kompatybilność z systemem SENTRON: Część zintegrowanego portfolio Siemens dla budownictwa mieszkaniowego, użytkowego i przemysłu.
• Łatwy montaż: Standardowa obudowa do montażu na szynie TH35 (DIN).
• Bezpieczna konstrukcja: Ochrona przed dotykiem części pod napięciem zgodnie z obowiązującymi normami – szczegóły w dokumentacji.

Zgodność z Normami

Stycznik Siemens 5TT5801-8 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Urządzenie zaprojektowano zgodnie ze standardami DIN dla aparatury modułowej, co gwarantuje bezpieczeństwo i niezawodność w instalacjach elektrycznych.

Zastosowanie

Stycznik instalacyjny Siemens znajduje zastosowanie w rozdzielnicach budynkowych i przemysłowych, gdzie wymagane jest zdalne lub automatyczne przełączanie obwodów.

• Sterowanie oświetleniem w systemach automatyki budynkowej (np. załączanie na sygnał z czujnika).
• Wydawanie impulsów sterujących do styczników większej mocy, przekaźników lub PLC.
• Sygnalizacja stanu urządzeń – zestyk pomocniczy NC może być użyty do raportowania załączenia.
• Realizacja prostych układów przełączających w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie stycznika powinna wykonywać wyłącznie osoba z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać zgodnie z przewidywanym obciążeniem oraz obowiązującymi przepisami. Moment dokręcania śrub zacisków – stosuj się do danych producenta w załączonej dokumentacji.

FAQ

• Jaka jest konfiguracja styków? Stycznik posiada jeden zestyk zwierny (NO) i jeden rozwierny (NC).
• Do jakiego napięcia są przystosowane styki? Styki przystosowane do napięcia przemiennego AC 230V.
• Jaka jest szerokość modułu? W dostępnych danych katalogowych nie podano szerokości modułu – zalecamy sprawdzenie w karcie technicznej produktu lub bezpośredni pomiar.
