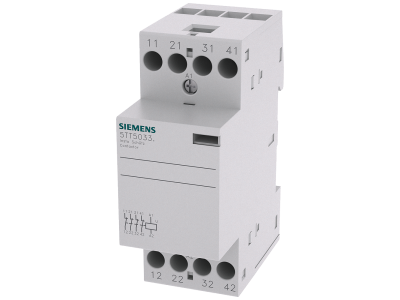

Stycznik instalacyjny z 4 zestykami rozwiernymi, zestyk do AC 230 V, 400 V 25 A sterowanie AC 230 V | 5TT5833-0 Siemens

Alternatywny kod produktu: 5TT58330

Opis i Kluczowe Cechy

Stycznik instalacyjny Siemens 5TT5833-0 wyposażony w 4 zestawy rozwierne (styki NC) o parametrach 25 A / 230/400 V AC, sterowany napięciem 230 V AC. Aparat przeznaczony do montażu w rozdzielnicach, umożliwia zdalne odłączanie obwodów w instalacjach mieszkaniowych, użytkowych i przemysłowych. Kompaktowa konstrukcja ułatwia instalację na szynie TH35.

• 4 zestawy rozwierne (4 NC): zapewniają niezawodne rozłączanie obwodów w stanie spoczynku – po zaniku napięcia sterującego styki zamykają się, co zwiększa bezpieczeństwo w układach awaryjnego wyłączania.
• Prąd znamionowy 25 A AC: umożliwia bezpieczne załączanie i wyłączanie obciążeń o znacznym poborze prądu, np. oświetlenia, grzałek czy silników, bez ryzyka przegrzania styków.
• Napięcie zestyków do 400 V AC: szeroki zakres napięć roboczych (230/400 V) pozwala na stosowanie zarówno w obwodach jednofazowych, jak i międzyfazowych (np. w rozdzielnicach trójfazowych).
• Cewka sterująca AC 230 V: standardowe napięcie sterowania w instalacjach niskiego napięcia, łatwe do zintegrowania z wyłącznikami schodowymi, przyciskami lub układami automatyki.
• Stycznik instalacyjny Siemensa: komfortowy montaż na szynie DIN TH35, ochrona przed dotykiem zgodnie z wymogami, szerokie możliwości rozbudowy o akcesoria dodatkowe (np. sygnalizatory położenia).

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Zapewnia bezpieczną pracę w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Stycznik instalacyjny Siemens 5TT5833-0 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest zdalne lub automatyczne odłączanie obwodów elektrycznych. Dzięki stykom rozwiernym (NC) szczególnie nadaje się do układów, które w stanie bezprądowym muszą pozostać zamknięte (np. obwody bezpieczeństwa).

• Zdalne wyłączanie obwodów oświetleniowych, grzewczych lub wentylacyjnych w budynkach mieszkalnych i użytkowych.
• Sterowanie odbiornikami w układach automatyki budynkowej (BMS) – w połączeniu z przekaźnikami programowalnymi, PLC lub regulatorami.
• Realizacja funkcji awaryjnego wyłączania – styki NC po zaniku napięcia sterującego zamykają się, przywracając zasilanie (np. w instalacjach przeciwpożarowych).
• Jako element rozdzielnic przemysłowych do selektywnego odłączania obciążeń trójfazowych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 25 A zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i działanie cewki sterującej.

FAQ

• Czy stycznik posiada podświetlenie? Nie, ten model nie jest wyposażony w podświetlenie. Stan pracy można sprawdzić za pomocą zewnętrznego sygnalizatora położenia (akcesorium dodatkowe).
• Jaki jest tryb pracy styków? Są to styki rozwierne (normalnie zamknięte – NC). W stanie bez napięcia na cewce styki są zwarte; po podaniu napięcia 230 V AC na cewkę rozwierają się.
• Jaki stopień ochrony ma ten stycznik? Producent nie podaje konkretnego stopnia IP. Standardowo aparatura instalacyjna montowana w rozdzielnicach charakteryzuje się ochroną IP20 (ochrona przed dotykiem palcami).
